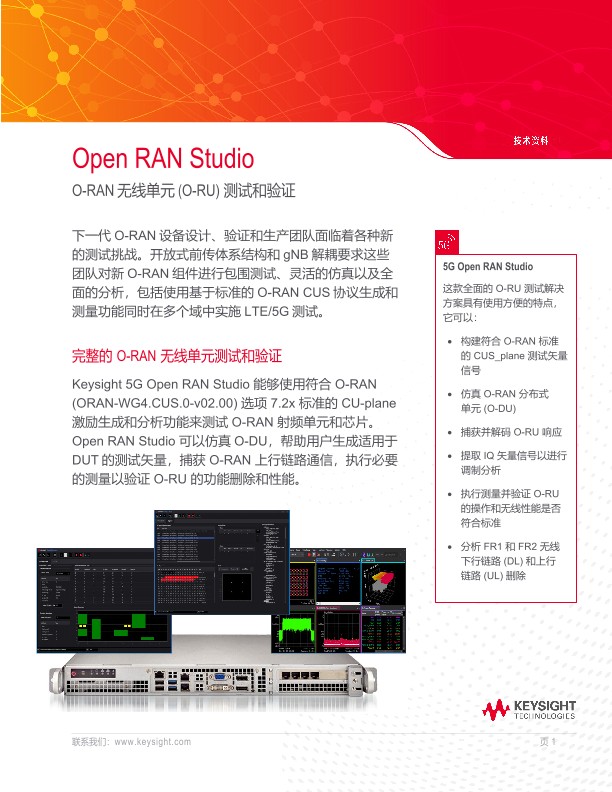

O-RAN 无线单元 (O-RU) 测试和验证

下一代 O-RAN 设备设计、验证和生产团队面临着各种新的测试挑战。开放式前传体系结构和 gNB 解耦要求这些团队对新 O-RAN 组件进行包围测试、灵活的仿真以及全面的分析，包括使用基于标准的 O-RAN CUS 协议生成和测量功能同时在多个域中实施 LTE/5G 测试。完整的 O-RAN 无线单元测试和验证Keysight 5G Open RAN Studio 能够使用符合 O-RAN(ORAN-WG4.CUS.0-v02.00) 选项 7.2x 标准的 CU-plane激励生成和分析功能来测试 O-RAN 射频单元和芯片。Open RAN Studio 可以仿真 O-DU，帮助用户生成适用于DUT 的测试矢量，捕获 O-RAN 上行链路通信，执行必要的测量以验证 O-RU 的功能删除和性能。





5G Open RAN Studio

这款全面的 O-RU 测试解决方案具有使用方便的特点，它可以：

  • 构建符合 O-RAN 标准的 CUS_plane 测试矢量信号
  • 仿真 O-RAN 分布式单元 (O-DU)
  • 捕获并解码 O-RU 响应
  • 提取 IQ 矢量信号以进行调制分析
  • 执行测量并验证 O-RU的操作和无线性能是否符合标准
  • 分析 FR1 和 FR2 无线下行链路 (DL) 和上行链路 (UL) 删除





目录

  • Keysight Open RAN Studio――解决方案概述 - 3
  • Keysight Open RAN Studio 解决方案的组件 - 4
  • 用于 O-RAN 无线单元测试的 Open RAN Studio - 5
  • Signal Studio Pro 5G NR 信号生成软件 2020，ORAN 版本 (N7631ORNC) - 5
  • 用于 O-RAN 的 Open RAN Studio Builder 软件 - 6
  • 用于 O-RAN 的 Open RAN Studio Player - 7
  • 用于 O-RAN 的 Open RAN Studio Capture 软件 - 8
  • 用于 O-RAN 的 Open RAN Studio Explorer - 9
  • 用于 5G NR 调制分析的 PathWave 89600 VSA (89601BHNC) - 10
  • 配置 Open RAN Studio，用于 O-RAN 无线单元测试解决方案 - 11
  • Open RAN Studio 规范和性能特征 - 13





Keysight Open RAN Studio――解决方案概述

Keysight Open RAN Studio 专为 LTE 和 5G O-RAN O-RU 测试而设计，提供强大且易于使用的功能：

  •  构建符合 O-RAN 标准的 CUS-plane 测试矢量信号。
  • 仿真 O-RAN 分布式单元，生成适用于被测器件的测试矢量信号。
  • 捕获 DUT 的响应并准确标记时间戳。
  • 执行必要的测量，验证 O-RU 是否达到了标准要求的操作和射频性能





Open RAN Studio 提供了功能强大的 O-RAN 专用工具，可通过 10 Gbps / 25 Gbps 前传接口生成、播放、捕获和测量 O-RAN 流量。它与是德科技先进的 PathWave Signal Studio 信号生成软件和 89600 VSA 软件集成为即装即用的软件套件，可以生成复杂的 5G 信号，并轻松捕获、提取和导出 IQ 信号，从而对接收到的射频/毫米波信号进行高级调制分析以及无线性能分析。此外，这个 Open RAN Studio 综合解决方案还可与是德科技频谱分析仪和信号源结合使用，对 FR1/FR2 无线、下行链路和上行链路路径进行全面的跨域、多信道射频/毫米波和 O-RAN 协议测量。





Keysight Open RAN Studio 解决方案的组件

图 1（第 3 页）显示了 Open RAN Studio 综合工具套件及其选件的简化体系结构，其中包括：

  1. Signal Studio Pro 5G NR 信号生成软件，可以创建符合 3GPP 标准的5G NR 波形，通过 Open RAN Studio 发送到 O-RU/DUT，然后再传输到信号分析仪、DUT 或兼容的 UE。
  2. Open RAN Studio 集成了五个功能强大的 O-RAN 开发工具，可以生成、播放、捕获、测量和提取 IQ 矢量信号，用于测试通过 10Gbps / 25 Gbps 前传接口传输的 7.2x 标准 O-RAN 流量。
    • Open RAN Studio Builder 波形生成软件可以帮助您轻松生成各种 O-RAN 测试信号。PCAPNG 格式的输出文件包括完整的以太网/VLAN/eCPRI/O-RAN 协议栈。
    •  Open RAN Studio Player 是一个基于硬件的训练器，可以仿真DU 并生成通过 O-RAN 接口发送到 O-RU/DUT 的测试信号――构建O-RAN CUS-plane 时序窗口。
    • Open RAN Studio Capture 是一个基于硬件的分析软件，可以通过 O-RAN 接口捕获 DU 和 O-RU 之间的双向发射 (Tx) 和接收(Rx) 信息流。
    • Open RAN Studio Explorer 可以解码和显示 O-RAN 协议信息，并支持同时在协议域和射频/毫米波域中进行测量。
    • Open RAN Studio IQ Extractor 是一个可选应用软件，可以根据O-RAN 迹线捕获结果重建时域 IQ 文件，再使用 89600 VSA 软件进行进一步的调制测量。
  3. 89600 VSA 5G NR 信号生成软件可以有选择地从 Open RANStudio IQ 提取器接收捕获到的 IQ 信号，并执行 5G NR 调制和射频性能测量。





是德科技是 O-RAN Alliance Work Group 4 的创始成员和积极贡献者：

WG4 Open Fronthaul Interfaces ——该工作组的目标是提供真正开放的前传接口，让来自各厂商的 DU-RRU 可以实现互操作。WG4 根据 C-RAN和 xRAN 的工作 (IEEE 1914、eCPRI、CPRI) 指定了 DU 与 RRU 之间的开放前传接口(NGFI-I)。是德科技是 O-RAN Alliance WG4 前传一致性和互操作性测试规范的主要编辑者





用于 O-RAN 无线单元测试的 Open RAN Studio

Open RAN Studio 提供了一个测试环境，其中包含并集成了是德科技的射频域和协议域工具，可帮助您完整地训练符合 O-RAN CUS 标准的O-RU。





为确保 O-RU 射频侧和基带侧之间的测量保持一致性，Open RAN Studio软件采用了先进的 5G 信号生成和测量技术，而是德科技频谱分析仪和信号源也使用相同的技术。这种技术上的紧密耦合能够确保 CU-plane 消息和基带信息与无线单元射频侧捕获到的信号完全匹配。





Signal Studio Pro 5G NR 信号生成软件 2020，ORAN 版本 (N7631ORNC)

Keysight Signal Studio Pro 5G NR 信号生成软件是一个灵活的信号创建工具，有助于显着缩短在信号仿真上花费的时间。它能够快速轻松地生成 5G NR 信号，用于执行元器件、发射机和接收机测试。其使用简便的用户界面让您可以轻松配置信号参数，计算生成的波形并下载 .SCP 文件――用于使用 Open RAN Studio Builder 软件生成信号或使用 Keysight 89600 矢量信号分析软件执行信号分析。N7631C PathWave Signal Studio Pro 5G NR 信号生成软件可以帮助您生成各种 5G NR 信号，用来表征元器件和发射机的功率和调制性能。您可以轻松控制各种信号参数并简化信号创建过程。

  • 快速为 FDD 和 TDD 配置并生成 5G NR 测试模型。
  • 创建频谱校正信号，用于信道功率、频谱模板和杂散测试。
  • 查看 CCDF、频谱、时域和功率包络图，分析功率斜波、调制格式、功率变化、限幅等因素对器件性能的影响。
  • 利用波峰因数缩减技术调整峰均比 (PAPR)。
  • 用于频谱控制的基带滤波器和窗口功能可改善带外性能。
  • 支持针对 FR1 和 FR2 预先设置的测试模式。





用于 O-RAN 的 Open RAN Studio Builder 软件

Keysight Open RAN Studio Builder 可以帮助您快速、轻松、可靠地生成符合 ORAN-WG4.CUS.0-v02.00规范的 O-RAN 测试信号。该测试矢量表示从 O-DU 到被测器件――即 O-RU（无线单元）――的 O-RAN 消息。Open RAN Studio Builder 可以与 PathWave Signal Studio Pro 5G NR 信号生成软件 (N7631ORNC) 相集成，创建符合 3GPP NR 标准的信号，并生成相应的以太网 O-RAN 协议测试信号，包括可以即时播放的完整一致的 C-plane 和 U-plane 消息。

主要特性：

  • 完全自动化地生成 eCPRI 传输封装类型的以太网O-RAN CU-plane 消息。（ORAN-WG4.CUS.0-v02.00 第 3.1、3.2、3.4 部分）
  • 预定义的 3GPP 测试码型。
  • 生成下行链路激励测试信号 (CU-plane)。
  • 生成上行链路激励测试信号 (C-plane)。
  • 支持多载波 (最多 16 个载波)。
  • 生成基于 PCAP 下一代文件格式的激励文件，与Open RAN Studio Player 或 Explorer 一起使用。





请下载此文档以了解更多信息。
