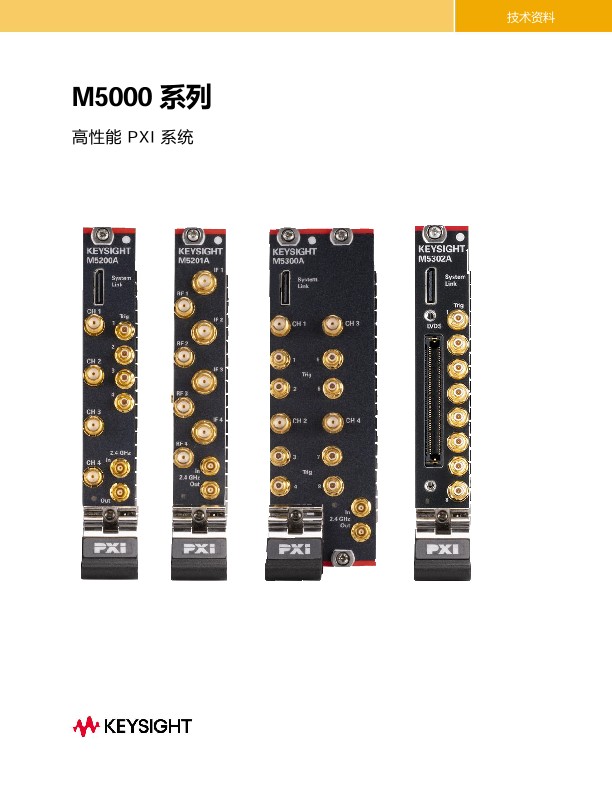

高性能PXI系统M5000系列
技术资料
目录
- 认识 M5000 系列 - 3
- 助力最新创新 - 4
- 量子操控 - 4
- M5000 系列模块 - 5
- M5200A 数字化仪 - 5
- M5201A 下变频器 - 5
- M5300A 射频 AWG - 5
- M5302A 数字 I/O - 6
- 使用 FPGA 进行分布式处理 - 6
- PathWave FPGA - 7
- PathWave 测试同步可执行程序 - 8
- 技术指标和特征 - 9
- M5200A 特征 - 9
- M5201A 特征 - 12
- M5300A 特征 - 14
- M5302A 特征 - 17
- 订货指南和升级信息 - 20
- 了解更多信息 - 20
认识 M5000 系列
欢迎了解全新 Keysight M5000 系列。M5000 系列有射频 AWG、数字化仪、数字 I/O 和下变频器模块，是一款高性能 PXI 系统。助力您实现量子、航空航天与国防等领域的最新创新。
M5000 系列产品概述
- M5200A
- PXIe 数字化仪
- 4 通道，2 GHz 带宽，12 位
- M5201A
- PXIe 下变频器
- 4 通道，2 ~ 16 GHz 射频，0.01 ~ 2.4 GHz 中频
- M5300A
- PXIe 射频 AWG
- 4 通道，直流至 16 GHz 射频，2 GHz IBW，14 位
- M5302A
- PXIe 数字 I/O
- 28 个 LVDS 通道，8 个触发通道
助力最新创新 - 量子操控
M5000 系列构成了是德科技量子操控系统（QCS）的核心，这个全数字解决方案将会让您摆脱对自定义控制解决方案的依赖。传统硬件中用于量子控制的模拟本振和混频器经常需要校准，会引入泄漏噪声，导致系统性能逐渐漂移。Keysight M5000 系列完全无需这些元器件，因此更加简单易用，具有出色的噪声性能和长期稳定性。
M5000 系列模块
- M5200A 数字化仪
- M5200A 是一款单插槽 PXIe 四通道高速数字化仪。它是一款高性能数字化仪，具有简单易用的编程库、实时排序技术和 FPGA 编程功能。数字化仪模块支持四个 2 GHz 通道，具有 4.8 GSa/s 采样率和 12 位分辨率，能够满足量子计算和航空航天应用中的高清采样需求。用户可以在 FPGA 中创建 IP 和处理算法。用户还可以在模块外使用数据，并且直接通过 PCIe 背板传输数据。
- M5201A 下变频器
- M5201A 是一款单插槽 PXIe 低中频下变频器模块，具有四对射频/中频通道和一个共享的内部本地振荡器（LO）。射频输入频率范围为 2 至 16 GHz。中频（IF）范围为 10 MHz 至 2.4 GHz。M5201A 上的时钟发生器提供参考，该参考可用于生成应用所需的本地振荡器（LO）频率。时钟发生器的输入包括前面板 2.4 GHz 时钟输入，以及来自机箱的 100 MHzPXIe 时钟和 DSTAR 时钟。在 M9046A 机箱上搭配 -QS1 选件一起使用时，2.4 GHz时钟可实现极低的相位噪声和漂移。
- M5300A 射频 AWG
- M5300A 是一款双插槽 PXIe 模块，具有四个高速 AWG 输出、一个时钟输入和一个时钟输出，以及八个触发器。通过简单易用的编程库、实时排序技术和 FPGA 编程，该模块可以提供出色的高性能。M5300A 射频 AWG 模块在 2 个 PXIe 插槽中支持四个直接合成的射频通道，使用直接数字 I/Q 调制实现了高达 16 GHz 的射频和 2 GHz 的瞬时带宽。M5300A 为每个通道提供 1GSample 的波形存储器，其中实部（I）样本和虚部（Q）样本各半。M5300A 包含一个 PathWave FPGA，具有可由用户自定义的客户可访问区域。客户配置的区域预留了 FPGA 资源约占 XVCU35P FPGA 总体资源的 25%。M5300A 中留有可供客户配置的区域，该区域为用户的应用保留了 98%左右的 CLB 寄存器和98%左右的 LUT。
请下载此文档以了解更多信息。
