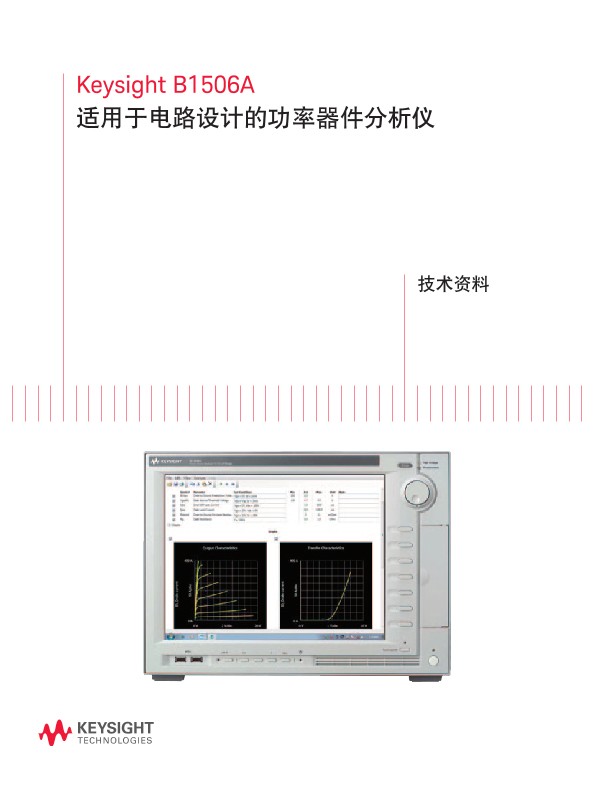

B1506A 适用于电路设计的功率器件分析仪 - 技术资料
技术资料
B1506A 功率器件分析仪可以提供完整的电路设计解决方案，帮助功率电路设计人员选择最适合的功率器件，充分发挥功率电子产品的作用。B1506A 能够在宽泛的工作条件下测试所有相关器件参数，包括击穿电压、导通电阻以及三端子 FET 电容、栅极电荷和功耗等 IV 参数。B1506A 具有全面的功能，包括宽泛的电压和电流 (3 kV 和 1500 A) 与温度量程 (-50°C至+250°C)、快速脉冲生成功能以及低于毫微安的电流测量功能，能够帮助设计人员确定实际电路工作状态下的不合格器件; 独特的软件界面能够呈现熟悉的器件技术资料制式，用户无需正式培训即可轻松表征器件; 测试夹具中集成的切换电路支持全自动测试，能够自动完成高压和大电流测试以及 IV 和 CV 测量切换。此外，B1506A 配有独特的插入式器件测试夹具插座适配器，可以避免电缆连接和其他人为错误。借助集成高低温冲击试验箱 (Thermostream)控制或加导热板，B1506A 还可以实现全自动热表征。被测器件 (DUT) 十分接近 B1506A 的测量资源，因此电缆无需延长至温度箱，可以避免电缆延长导致严重寄生。鉴于此，B1506A 能够在高温和低温条件下精确测量高达 1500 A 的无振荡超大电流。B1506A 可以帮助设计人员最大限度地提升最终产品价值和产品开发速度，是功率电路设计的一次革命性创新。
