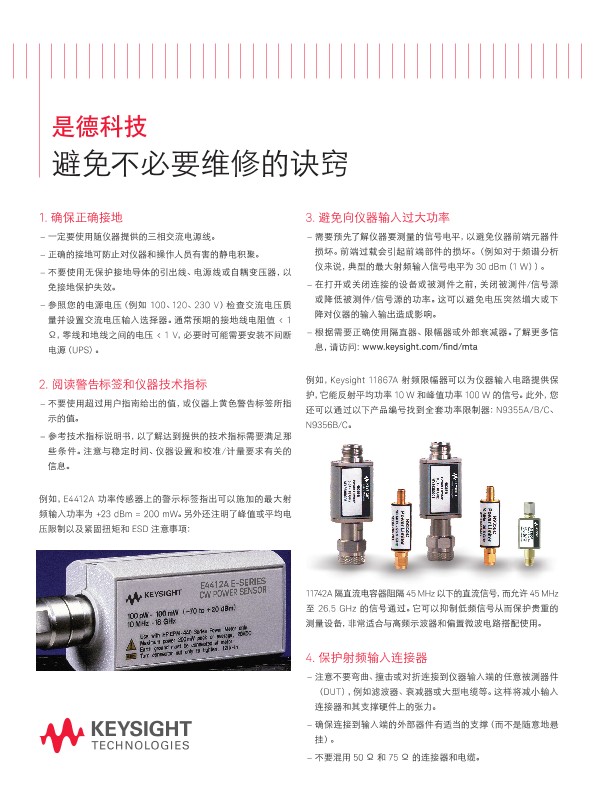

避免不必要维修的 10 个诀窍
应用指南
避免不必要维修的 10 个诀窍 - 客户线缆与连接器保养诀窍，助您避免不必要的维修
- 确保正确接地
- 阅读警告标签和仪器技术指标
- 避免向仪器输入过大功率
- 保护射频输入连接器
- 良好地维护射频电缆和连接器
- 遵守防静电规程
- 注意良好的通风和湿度
- 搬运注意事项
- 注意运输包装
- 检查仪器设置
- 确保获取最新产品信息
1. 确保正确接地
- 一定要使用随仪器提供的三相交流电源线。
- 正确的接地可防止对仪器和操作人员有害的静电积聚。
- 不要使用无保护接地导体的引出线、电源线或自耦变压器，以免接地保护失效。
- 参照您的电源电压（例如 100、120、230 V）检查交流电压质量并设置交流电压输入选择器。通常预期的接地线电阻值 < 1Ω，零线和地线之间的电压 < 1 V，必要时可能需要安装不间断电源（UPS）。
2. 阅读警告标签和仪器技术指标
- 不要使用超过用户指南给出的值，或仪器上黄色警告标签所指示的值。
- 参考技术指标说明书，以了解达到提供的技术指标需要满足那些条件。注意与稳定时间、仪器设置和校准/计量要求有关的信息。例如，E4412A 功率传感器上的警示标签指出可以施加的最大射频输入功率为 +23 dBm = 200 mW。另外还注明了峰值或平均电压限制以及紧固扭矩和 ESD 注意事项。
3. 避免向仪器输入过大功率
- 需要预先了解仪器要测量的信号电平，以避免仪器前端元器件损坏。前端过载会引起前端部件的损坏。（例如对于频谱分析仪来说，典型的最大射频输入信号电平为 30 dBm（1 W））。
- 在打开或关闭连接的设备或被测件之前，关闭被测件/信号源或降低被测件/信号源的功率。这可以避免电压突然增大或下降对仪器的输入输出造成影响。
- 根据需要正确使用隔直器、限幅器或外部衰减器。例如，Keysight 11867A 射频限幅器可以为仪器输入电路提供保护，它能反射平均功率 10 W 和峰值功率 100 W 的信号。此外，您还可以通过以下产品编号找到全套功率限制器：N9355A/B/C、N9356B/C。
4. 保护射频输入连接器
- 注意不要弯曲、撞击或对折连接到仪器输入端的任意被测器件（DUT），例如滤波器、衰减器或大型电缆等。这样将减小输入连接器和其支撑硬件上的张力。
- 确保连接到输入端的外部器件有适当的支撑（而不是随意地悬挂）。
- 不要混用 50 Ω 和 75 Ω 的连接器和电缆。
5. 良好地维护射频电缆和连接器
- 避免反复弯曲电缆；一次锐弯可能立即损坏电缆。
- 尽量减少连接和断开次数以减少磨损。
- 使用连接器前先行检查；查看是否有污垢、划痕和其他损坏或磨损的迹象。坏连接器与好连接器相连，可能导致好连接器立即发生损坏。
- 连接射频连接器时一定要使用扭矩扳手和量规工具。
- 及时清洁沾染污垢的连接器，以保证良好的电气性能和避免损坏。
6. 遵守防静电规程
- 静电放电（ESD）可能会损伤或损坏电子元件。应尽量在防静电工作区进行测试。易产生静电的材料应该离开所有元件至少一米以上。在将同轴电缆连接到仪器前，应将其内外导体瞬间短路接地以释放静电。
- 在运输和移动设备之前，在所有射频连接器上安装 ESD 保护盖。
请下载此文档以了解更多信息。
