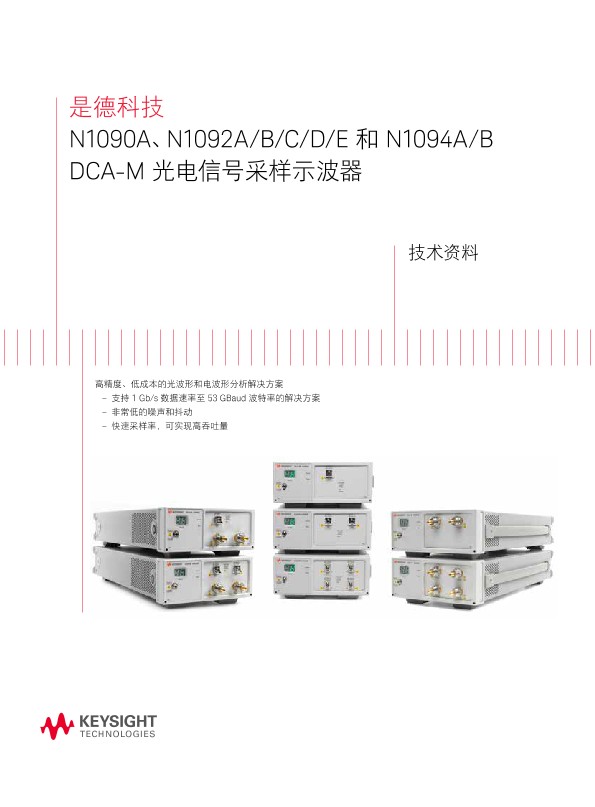

N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器

N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光电信号采样示波器

高精度、低成本的光波形和电波形分析解决方案

• 支持 1 Gb/s 数据速率至 53 GBaud 波特率的解决方案
• 非常低的噪声和抖动
• 快速采样率，可实现高吞吐量

具有出色 DCA 精度的小型平台，特别适合制造和研发应用

Keysight 86100 数字通信分析仪（DCA）是业界公认的、用以验证光发射机是否符合通信标准的标准仪器，并且多年以来深受广大工程师们的青睐。工程师可以轻松地用它精确测量数字通信波形。Keysight N109X DCA-M 系列成功传承了 86100 的精髓，其中许多高性能元件来自于 86100 示波器主机采集系统，并且借鉴于 861XX 插入式模块中的光通道和电通道硬件。

N1090A 支持 1 Gb/s 至 10 Gb/s 测量，而 N1092 适用于 20 Gb/s 至 53 GBaud 测量。（N1092配以选件 PLK 和 IRC，其数据速率还可进一步扩展）。86100 系列是模块化的波形分析系统，而 N109X 系列则是外形小巧且功能完备的分析仪器。N109X 系列配有低噪声、高灵敏度且经过校准的参考接收机（符合行业容限标准），可对750 nm 到 1630 nm 波长的多模和单模信号进行测试。N1090A 的噪声低至 1 μW，而 N1092的噪声则低至 4 μW，可以确保此系列的测试系统能够支持极高的动态测量范围。N1092 的灵敏度明显优于 86100 系统，因此在 PAM-4 波形分析方面是更为出色的解决方案。电通道涵盖了 20 GHz（N1090A）、30 GHz 和 50 Hz（N1092/4） 的带宽范围。

N109X 的用户界面和操作系统与 86100D 现代化的 FlexDCA 界面完全相同。用户可在自己的PC 上运行 N1010A FlexDCA 软件，并通过简单的 USB 2.0 或 3.0 连接轻松控制 N109X。

控制 N109X

控制 N109X 系统有如下三种方式：

• 通过 USB 电缆将 PC 直接连接至 N109X
• 通过 USB 电缆将 86100D 主机直接连接至 N109X（然后再通过 GPIB 或 LAN 来控制86100D）
• 在自动测试系统环境中，控制 N109X 的最简单、使用最多的方法是通过 LAN 将主测试系统 PC 连接至低成本的电脑上。FlexDCA 界面驻留在第二台 PC 上。然后，第二台 PC 通过USB 连接到 N109X。这样可以消除测试系统 PC 与 N109X 硬件之间绝大多数的兼容性问题，并极大地简化了从 86100D 系统转换至 N109X 系统的工作。

系统设置

以下是将 PC 连接至 FlexDCA 界面所在 N109X 的基本要求：单通道设置（N1090A 或 N1092A）

• Intel I3 处理器或更高性能处理器
• 4 GB 内存
• Windows（32 或 64 位）

并行测试设置（多仪器或多通道）

• Intel I5 或更高性能处理器
• 8 GB 内存
• Windows 7（64 位）

系统控制器与 PC 间的通信 API 为 SCPI over LAN，支持 VXI-11 或 HiSlip 协议。如果 NI-VISA或 IO 程序库可用于和 GPIB 仪器进行通信，那么切换至 SCPI/LAN 将非常简单。需要特别注意的是，此工作无需任何 USB 编程，全都通过 FlexDCA 界面实现。

FlexDCA 界面软件可在以下网址免费下载：www.keysight.com/find/flexdca_download。此前使用 86100 FlexDCA 界面开发的远程程序也可直接用于控制自动化的 N109X 系统。FlexDCASCPI 编程工具可帮助简化从传统 86100 自动命令到 FlexDCA 兼容代码的转换。使用新型N1090A，测试速度可提升 50%，而使用 N1092/4 时，由于采样率显著提升，测量速度可能会提升至 300%。

与 86100 类似，本次测量需要使用一个与被测信号保持同步的参考时钟来触发 N109X。N1090A 的时钟输入范围为 500 MHz 至 12 GHz，N1092 和 N1094 的时钟输入范围为500 MHz 至 28.5 GHz。时基校准此前由服务中心执行，而现在可由用户来执行，从而降低拥有成本并减少仪器停机时间。

N109X 和 N1010A 系统中标配了执行发射机一致性测试所需要的基本测量功能，例如眼图模板、消光比和其他眼图参数测量。为降低成本，在 N1090A 中未提供 86100 的码型锁定功能，但可根据需要使用 N1092/4 选件 PLK 来添加。需要码型锁定的选件还包括：选件 200（高级抖动分析）、选件 201（高级波形分析）、选件 300（高级幅度分析/RIN）、选件 IRC（扩展光通道的工作范围至 ± 50% 并创建 10 至 42 Gb/s 之间任意数据速率的参考接收机）和选件 SIM（Infinisim 波形转换软件）。在单独使用 N1090A 系统时，不支持需要用到码型锁定时钟的测量。在用 N1090A 对脉冲（而非眼图）进行基础示波器模式测量时，可测范围只限于持续时间小于 2 ns 的码型。
