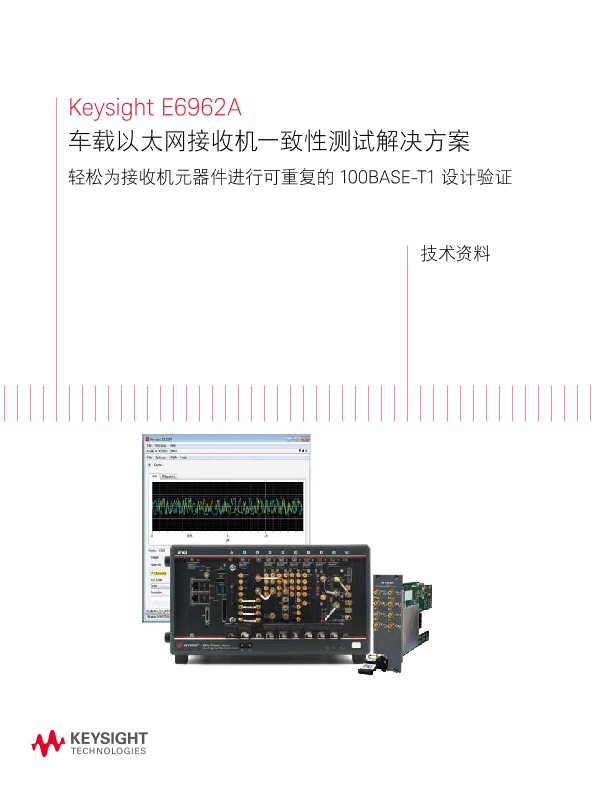

车载以太网接收机一致性测试解决方案
技术资料
Keysight E6962A - 车载以太网接收机一致性测试解决方案
轻松为接收机元器件进行可重复的 100BASE-T1 设计验证
引言
Keysight E6962A 车载以太网接收机验证和一致性应用软件可以让您精确、轻松地对 BroadRReach 和 100BASE-T1 设计中的接收机特征进行验证和调试。下一代 ADAS 系统需要摄像机和雷达系统具备更的高分辨率。这意味着对速度和带宽提出了新要求 — 需要车载以太网为相关 ADAS 数据提供更快的传输速率。汽车以太网支持更快速的数据通信，以便满足当前汽车和未来互联汽车的需求。与 CAN 和 LIN 的低速背板不同，100BASE-T1 车载以太网需要执行极为严格的一致性测试。是德科技的全套车载以太网解决方案能够对 100 Mb/s和 1000 Mb/s 的车载以太网自动执行发射机、接收机和针对链路的测试与验证。
E6962A 车载以太网接收机测试软件可以让您利用 IEEE 802.3bw 接收机一致性测试规范自动执行以太网物理层（PHY）电气测试。E6962A 会以文本格式报告测试结果。除了显示测量数据，报告中还包括 BER 测量结果，以及合格/不合格的限制标准。
E6962A 车载以太网接收机测试软件能够执行全面的 BER 计算，确保被测器件的 BER 低于10-10，并且达到 OABR BroadR-Reach V3.2 规范的要求。为了使信号达到质量要求，您的产品必须按照这些标准成功通过一致性测试。此项测试不但非常必要，而且能够让您对自己的设计更有信心。Keysight E6962A BroadR-Reach Rx 应用软件可以自动配置、设置仪器、计算和生成报告，从而为您节省数小时的宝贵时间。
使用 Keysight E6962A BroadR-Reach RX 一致性应用（100BASE-T1 一致性）软件，可以极大地简化 BroadR-Reach 接收机一致性测试。该软件可以自动配置所需的测试设备，降低了整体测试时间。
- E6962A BroadR-Reach Rx 一致性应用软件拥有下列多种许可证类型。
- E6962A-1FP BroadR-Reach Rx 一致性应用软件，固定永久许可证
- E6962A-1TP BroadR-Reach Rx 一致性应用软件，可转移永久许可证
注：该软件需要在 Keysight PXI 嵌入式控制器上安装并运行，而且可以与 Keysight PXI AWG/数字化仪模块结合使用。
目录
- 功能特性 - 03
- E6962A BroadR-Reach Rx 一致性软件 - 03
- E6962A 软件为您节省时间 - 05
- 测试报告 - 06
- 仪器和附件要求 - 07
- 订货信息 - 08
功能特性
为了简化车载以太网设计的验证过程，BroadR-Reach Rx 一致性软件提供了多种功能特性：
- E6962A 软件能够：
- 指导您正确连接到被测器件。
- 自动查找恰当的配置。
- 为每项测试自动设置测试设备。
- 为已运行的每项测试提供详细信息。
- 为已运行的测试创建可打印的测试报告。
E6962A BroadR-Reach Rx 一致性软件
E6962A BroadR-Reach Rx 测试软件通过设置，可以自动执行 100BASE-T1 BER 测试，从而为您节约测试时间。为 100BASE-T1 执行 BER 测试的某些困难在于：准确理解测试规范，正确配置和运行仪器，以及将测量结果与规范中的极限标准做出对比和分析。E6962A 100BASE-T1 电气测试软件可以帮您完成其中的大部分工作。E6962A BroadR-Reach Rx 测试软件可以自动配置 PXI 模块进行测试，提供带有大量实用信息的测试报告，其中包括 BER 测量结果，以及合格/不合格的限制标准。请参见表 1，查看 E6962A 软件的测量列表和技术指标。
E6962A 软件为您节省时间
构建用以表征接收机信号从而获得精确 BER 计数的比特误码率验证系统并非易事。是德科技化繁为简，为 BER 计数提供了客观快捷的验证方法。这样，在您理解规范、设置测试和解读测试结果等方面可以节省大量时间，为您省去许多麻烦。E6962A BroadR-Reach Rx 测试软件扩展了是德科技 PXIe 模块化设备的功能，测能够进行全面的 BER 计数。Keysight E6962A 可以帮助您快速轻松地设置测试，执行测试和查看测试结果。
请下载此文档以了解更多信息。
