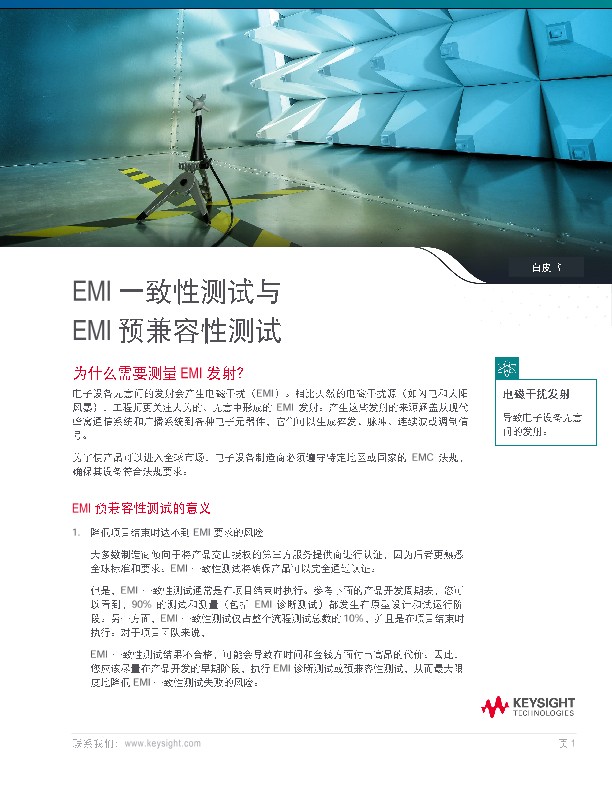

EMI 一致性测试与 EMI 预兼容性测试
白皮书
EMI 一致性 vs 预兼容性测试
为什么需要测量 EMI 发射？
电子设备无意间的发射会产生电磁干扰（EMI）。相比天然的电磁干扰源（如闪电和太阳风暴），工程师更关注人为的、无意中形成的 EMI 发射。产生这些发射的来源涵盖从现代蜂窝通信系统和广播系统到各种电子器件，它们可以生成脉发、脉冲、连续波或调制信号。为了使产品可以进入全球市场，电子设备制造商必须遵守特定地区或国家的 EMC 法规，确保其设备符合法规要求。
EMI 预兼容性测试的意义
1. 降低项目结束时达不到 EMI 要求的风险
大多数制造商倾向于将产品交由授权的第三方服务提供商进行认证，因为后者更熟悉全球标准和要求。EMI 一致性测试将确保产品可以完全通过认证。
但是，EMI 一致性测试通常是在项目结束时执行。参考下面的产品开发周期表，您可以看到，90% 的测试和测量（包括 EMI 诊断测试）都发生在原型设计和试运行阶段。另一方面，EMI 一致性测试仅占整个流程测试总数的 10%，并且是在项目结束时执行。对于项目团队来说，
EMI 一致性测试结果不合格，可能会导致在时间和金钱方面付出高昂的代价。因此，您应尽早在产品开发的早期阶段，执行 EMI 诊断测试或预兼容性测试，从而最大限度地降低 EMI 一致性测试失败的风险。
2. 精确确定电磁干扰（EMI）源
由于一致性测试无法告诉您问题的根源究竟在哪里，因此很难确定 EMI 故障的来源。辐射发射可能来自 USB 端口、LAN 端口、屏蔽接缝、电缆、缓冲器、时钟甚至电源线。您需要自行诊断故障，或从实验室或第三方获取故障诊断服务。在这种情况下，近场测试是确定此类发射源的唯一方法，该测试通常使用信号分析仪和一组近场探头来执行。
目的
- 一致性测试：获得认证（例如 C-tick、CE、UL、KC、CCC、FCC）
- 预兼容性测试：提高最终一致性测试的置信度
测试标准流程遵循
- 一致性测试：必须遵循标准程序
- 预兼容性测试：不尽相同，但能够尽量遵循标准程序
物理设置要求
- 一致性测试：
- 必须在测试设施内完成（用于认证）
- 必须在电波暗室中
- 必须使用 EMI 接收机
- 必须符合测试设置
- 预兼容性测试：
- 在整个设计过程中都可以在内部完成
- 可以在屏蔽室或开放式房间内完成
- 可使用 EMI 接收机或频谱分析仪
- 可使用简化的测试设置
成本
- 一致性测试：非常昂贵且耗时
- 预兼容性测试：成本低得多，周转快速
结果
- 一致性测试：
- 将报告 EMI 故障
- 无法确定故障根源
- 预兼容性测试：
- 将报告 EMI 风险
- 能够使用近场探头跟踪干扰源
EMI 接收机与通用信号分析仪之间的区别
EMI 接收机的功能与针对 EMI 发射测量应用而优化的通用信号分析仪类似。EMI 接收机或具有基本 EMI 功能（如符合 CISPR 16-1-1 标准的探测器和分辨率带宽）的信号分析仪都可以用于执行 EMI 预兼容性测试。信号分析仪通常比 EMI 接收机更便宜。EMI 一致性测试还要求在标准测试环境中执行，这对大多数公司来说很难实现。
简而言之，EMI 接收机能够帮助您执行完整的一致性测试。其设计考虑了所有一致性标准，大多数组织建议在 EMI 应用中使用 EMI 接收机。
另一方面，通用信号分析仪可用于执行预兼容性测试。信号分析仪是一种多功能工具，可以进一步优化并用于 EMI 测试。如果您是在产品开发早期阶段工作的射频工程师，那么具备基本 EMI 功能的信号分析仪足以帮助您执行预兼容性测试。使用信号分析仪进行 EMI 预兼容性测试的优势在于，您可以很好地预测新产品的 EMI 性能，降低项目结束时 EMI 一致性测试失败的风险。
请下载此文档以了解更多信息。
