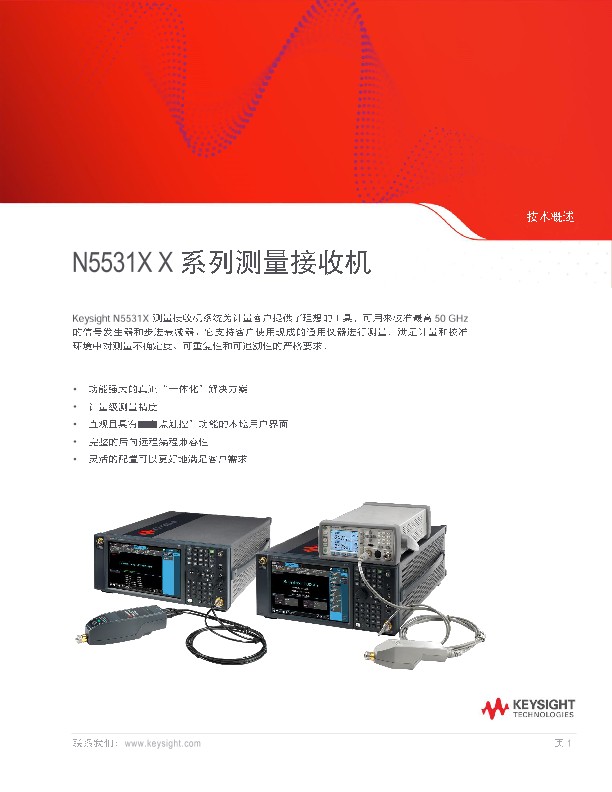

N5531X X 系列测量接收机
技术概述
N5531X X 系列测量接收机
Keysight N5531X 测量接收机系统为计量客户提供了理想的工具，可用来校准最高 50 GHz 的信号发生器和步进衰减器。它支持客户使用现成的通用仪器进行测量，满足计量和校准环境中对测量不确定度、可重复性和可追溯性的严格要求。
- 功能强大的真正“一体化”解决方案
- 计量级测量精度
- 直观且具有“多点触控”功能的本地用户界面
- 完整的后向远程编程兼容性
- 灵活的配置可以更好地满足客户需求
N5531X 由两部分组成：一个是装有 N9091EM0E 测量接收机应用软件的 N9030B PXA 高性能信号分析仪；另一个是专门设计的 U5532C USB 功率传感器模块，其单路输入连接的频率范围高达 50 GHz（图 1）。对于使用上一代基于 PSA 的 N5531S 测量接收机的客户而言，除了 N9030B PXA 信号分析仪之外，N5531X 还可以配备传统的 N5532B 传感器模块和 N191XA 功率计。N5531X 与其前代产品的配置十分相似，这使得 N5531S 客户能够轻松进行迁移和技术更新。
N9030B PXA 信号分析仪作为 N5531X 测量接收机的基础，不仅具有 PSA 的技术优势，还结合了射频电路、先进数字信号处理（DSP）和测量技术，可以达到甚至超越 PSA 的性能。此外，N9030B PXA 的多点触控用户界面简单易用；其向后代码兼容性确保了 N5531S 远程程序可以重复使用。
主要测量包括：
- 频率计数器（图 2）
- 绝对射频功率（图 3）
- 调谐射频电平（图 4）
- 带跟踪功能的 TRFL
- AM 深度（图 5）
- FM 偏移
- PM 偏移
- 调制速率
- 调制失真
- 调制 SINAD
- 音频频率
- 音频交流电平
- 音频失真
- 音频 SINAD（图 6）
请下载此文档以了解更多信息。
