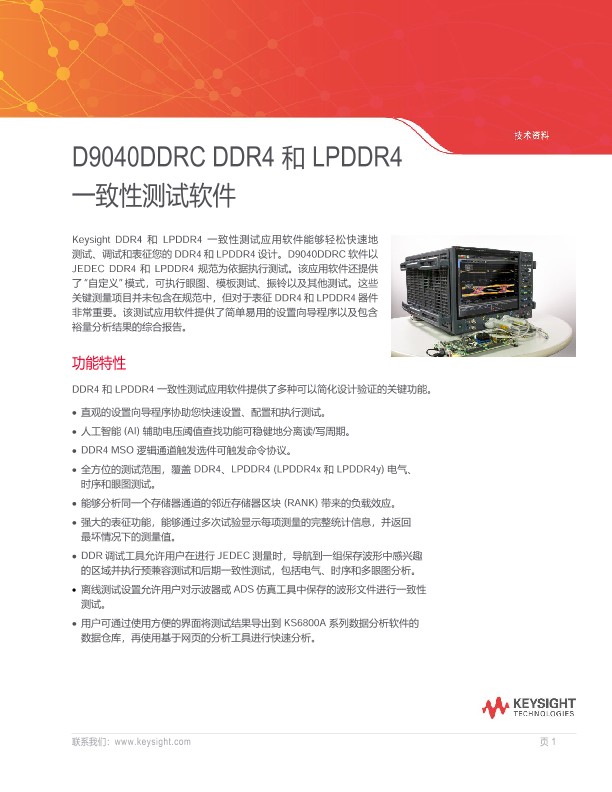

D9040DDRC DDR4 和 LPDDR4 一致性测试软件
技术资料
D9040DDRC DDR4 和 LPDDR4一致性测试软件
Keysight DDR4 和 LPDDR4 一致性测试应用软件能够轻松快速地测试、调试和表征您的 DDR4 和 LPDDR4 设计。D9040DDRC 软件以JEDEC DDR4 和 LPDDR4 规范为依据执行测试。该应用软件还提供了“自定义”模式，可执行眼图、模板测试、振铃以及其他测试。这些关键测量项目并未包含在规范中，但对于表征 DDR4 和 LPDDR4 器件非常重要。该测试应用软件提供了简单易用的设置向导程序以及包含裕量分析结果的综合报告。
功能特性
DDR4 和 LPDDR4 一致性测试应用软件提供了多种可以简化设计验证的关键功能。
- 直观的设置向导程序协助您快速设置、配置和执行测试。
- 人工智能 (AI) 辅助电压阈值查找功能可稳健地分离读/写周期。
- DDR4 MSO 逻辑通道触发选件可触发命令协议。
- 全方位的测试范围，覆盖 DDR4、LPDDR4 (LPDDR4x 和 LPDDR4y) 电气、时序和眼图测试。
- 能够分析同一个存储器通道的邻近存储器区块 (RANK) 带来的负载效应。
- 强大的表征功能，能够通过多次试验显示每项测量的完整统计信息，并返回最坏情况下的测量值。
- DDR 调试工具允许用户在进行 JEDEC 测量时，导航到一组保存波形中感兴趣的区域并执行预兼容测试和后期一致性测试，包括电气、时序和多眼图分析。
- 离线测试设置允许用户对示波器或 ADS 仿真工具中保存的波形文件进行一致性测试。
- 用户可通过使用方便的界面将测试结果导出到 KS6800A 系列数据分析软件的数据仓库，再使用基于网页的分析工具进行快速分析。
全方位的测试覆盖
DDR4 和 LPDDR4 验证测试应用软件让您能够使用示波器对设计进行自动化测试和裕量分析。该应用软件将在每次测试时自动配置示波器，获取有意义的测试结果。它还提供裕量分析，指示您的器件超出或距离各项测试参数的合格标准有多远。DDR4 和 LPDDR4 一致性测试应用软件可以自动完成规范指定的测量，这样不仅能够节省大量测试时间，还可以降低设计成本。
轻松的测试定义
DDR4 和 LPDDR4 一致性测试应用软件每次测试时会自动配置示波器，并提供重要的测试结果，包括裕量和统计分析结果。测试范围涵盖 JEDEC规范中描述的电气测试、时序测试和眼图测试。信号经过优化，可以提供极其精确的测试结果，以及出色的测量可重复性。如果发现器件存在问题，用户可以使用“自定义”模式和调试工具分析问题的根本原因。DDR 调试工具可借助导航功能和游标对保存的波形迹线执行 JEDEC测量，从而识别问题区域并进行调试和裕量测试。您还可以使用保存的波形文件或 ADS 仿真软件的输出波形来执行多眼图分析。
可配置性和引导式连接
DDR4 和 LPDDR4 一致性测试应用软件支持灵活的测试设置。通过该应用软件，您可以定义关键测试参数的控制设置，例如电压阈值、用于分析的波形数量以及可自定义的违规设置。完成测试配置后，连接页面会显示所选测试的连接示意图。您还可以指定测试的试验次数，直至达到停止条件时才停止运行选定的测试。该应用软件将会保存最差情况下的测试结果，从而帮助您追踪信号中的异常情况。
人工智能 (AI) 辅助读/写分离方法
“自动阈值”触发功能采用 K-means 算法，能够通过集群和机器学习来自动查找猝发脉冲的触发阈值。配置中的这一新增功能可以高效识别波形中的读/写数据猝发脉冲，为您节省大量时间和精力。
全方位的结果分析
除了提供测量结果之外，一致性测试应用软件还能报告测试结果与指定测试极限值之间的差距。您可以指定发出警告的级别。软件可提供每项测量的完整统计数据。
数据分析
KS6810A 数据分析 Web 服务软件提供了一个界面，让用户可以方便地使用 URL 将一致性测试结果直接导出到数据仓库服务器。用户还可以使用 KS6810A 软件中的可视化工具来取回和查看汇总的测量值。可视化工具在直方图或线形图模式下提供绘图功能，能够描述在不同测试条件或属性下获得的测量结果。
请下载此文档以了解更多信息。
