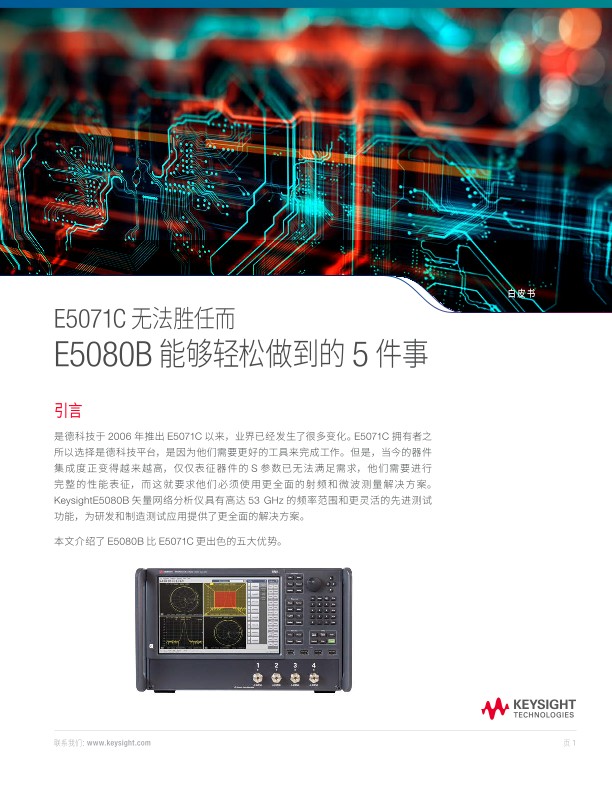

E5080B 矢量网络分析仪比 E5071C 更出色的 5 大优势
白皮书
E5080B 矢量网络分析仪比 E5071C 更出色的 5 大优势。
引言
是德科技于 2006 年推出 E5071C 以来，业界已经发生了很多变化。E5071C 拥有者之所以选择是德科技平台，是因为他们需要更好的工具来完成工作。但是，当今的器件集 成度正变得越 来 越高，仅仅表征器件的 S 参数已无法满足需求，他们需要进行完整的性能表征，而这就要求他们必须使 用更全面的射频和微波测量解决方案。KeysightE5080B 矢量网络分析仪具有高达 53 GHz 的频率范围和更灵活的先进测试功能，为研发和制造测试应用提供了更全面的解决方案。本文介绍了 E5080B 比 E5071C 更出色的 5 大优势。
1. 借助灵活的硬件简化测量设置
传统的测试系统需要用到直流电源、脉冲发生器、频谱分析仪等。E5080B 整合了多种仪器的功能，可以替代多种独立仪器，显著降低测试成本和复杂性。E5080B 的综合硬件功能可执行许多不同的测试，因而成为比 E5071C 更全面的测量解决方案。
E5080B 的选件包括：
- 直流电源
- 脉冲发生器和调制器
- 频谱分析
- 噪声系数测量
借助 E5080B 的综合功能，您可以用更少的设备完成更多测试。测试系统的简化使您可以集中精力进行测试，而不用操心测试设置。综合功能有助于您简化测试系统，加速完成器件性能表征。
E5080B 矢量网络分析仪
- 显示屏：12.1 英寸触摸屏
- 内置偏置三通：
- 9 kHz 至 20 GHz
- 100 kHz 至 53 GHz
- 接收机衰减器：支持
- 内置脉冲发生器：支持
- 内置脉冲调制器：支持
- 内置直流电源：支持
- 内置第二个信号源：支持
- 频谱分析：支持
E5071C 矢量网络分析仪
- 显示屏：10.4 英寸触摸屏
- 内置偏置三通：
- 100 kHz 至 8.5 GHz
- 300 kHz 至 20 GHz
- 接收机衰减器：不支持
- 内置脉冲发生器：不支持
- 内置脉冲调制器：不支持
- 内置直流电源：不支持
- 内置第二个信号源：不支持
- 频谱分析：不支持
2. 提供更广泛的应用软件，为您带来更深入的洞察力
应用软件可提供快速、简单和可重复的设置和分析，让复杂的测量变简单。E5080B 不仅拥有 E5071C 的全部软件功能，还增添了许多其他功能。除了 E5071C 的增强时域分析和标量混频器测量功能之外，E5080B 还支持以下应用软件：
- 自动夹具移除
- 脉冲射频测量
- 噪声系数测量
- 嵌入式本振 (LO) 功能
- 增益压缩应用
- 频谱分析
- 阻抗分析
您可以更智慧地工作，让 E5080B 的应用软件为您完成设置和分析步骤。测量向导能够引导您完成复杂的设置，并为您提供所需的准确结果。
3. 与是德科技的通用 VNA 操作界面无缝整合
操作人员学习使用新界面和新命令需要花费大量时间，而且很难在不熟悉的平台上优化测量。E5080B 沿用了是德科技的通用网络分析仪界面，确保熟悉 Keysight PNA、PXI VNA或精简系列 VNA 用户界面的操作人员无缝过渡。借助这种共同特征，S94050B/S94051BVNA 仿真器可以在计算机上仿真是德科技最新 VNA（包括 E5080B ENA）的操作。该软件让您无需使用 VNA 硬件也能开发测试计划和进行后期数据处理。
请下载此文档以了解更多信息。
