如何实现反孤岛运行合规性测试报告的自动化

+ 再生式 交流电/电网仿真器

测试结果报告自动化

孤岛测试报告首先需对每次电网隔离事件、其孤岛前运行点以及分布式能源（DER）逆变器的电气响应进行结构化记录。测试环境需测量相电压、相电流、频率、有功功率、无功功率以及其他用于表征孤岛事件期间逆变器行为的电气量。在模拟的公用电网连接被断开之前，通过共振RLC调谐建立受控的负载条件。记录的电气测量数据和波形有助于对电网隔离与逆变器关机之间的时间间隔进行一致性评估。对于IEEE 1547.1反孤岛评估，工程师可以比较基准孤岛条件、无功负载调整以及重复测试点所得的结果，从而了解运行条件如何影响测得的清除时间。

测试执行完成后，工程师可以审查各种运行条件下的记录测量数据，比较清除时间结果，并确定需要进一步调查的要点。基于PHIL的防孤岛测试自动化支持一致的测试执行、自动数据格式化以及报告生成，从而减少了手动整理单次测试运行结果的需求。工程师在保持对整体测试序列的综合视图的同时，可以检查与异常结果相关的可用波形记录和电气测量数据。通过比较多次孤岛事件中的测量响应，有助于区分逆变器关机行为的变化与谐振负载或孤岛发生前运行条件之间的差异。生成的文档可支持工程故障排查、测试结果审查以及IEEE 1547.1防孤岛合规记录的编制。

孤岛运行合规报告解决方案

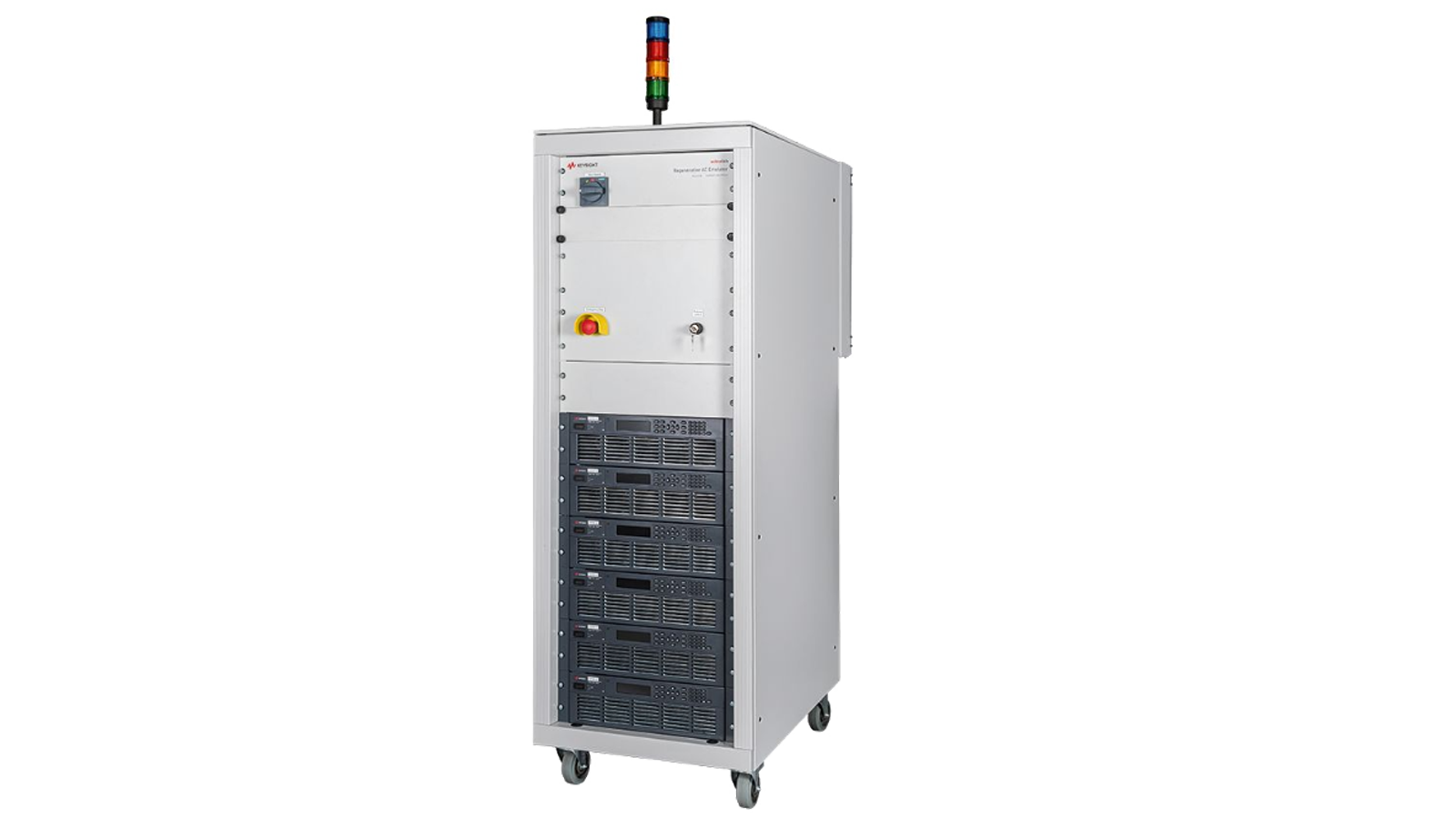

要实现一致的孤岛保护报告，需要可靠的测量数据、可重复的测试条件以及来自多次事件的测试结果。是德科技的再生交流/电网仿真器将集成式功率硬件在环（PHIL）技术与谐振RLC自动调谐相结合，无需单独的高功率无源负载箱即可控制孤岛工况。集成测量功能可捕获电压、电流、频率、有功功率、无功功率及相位等参数，以评估逆变器的运行行为。基于 PHIL 的自动化功能支持可重复的执行、数据格式化以及报告生成。工程师可审查不同运行条件下的记录响应和清除时间，从而标记需要调查的结果。综合报告功能支持工程分析，并满足 IEEE 1547.1 合规性文档要求。
