如何求得岛屿清空时间的极端情况

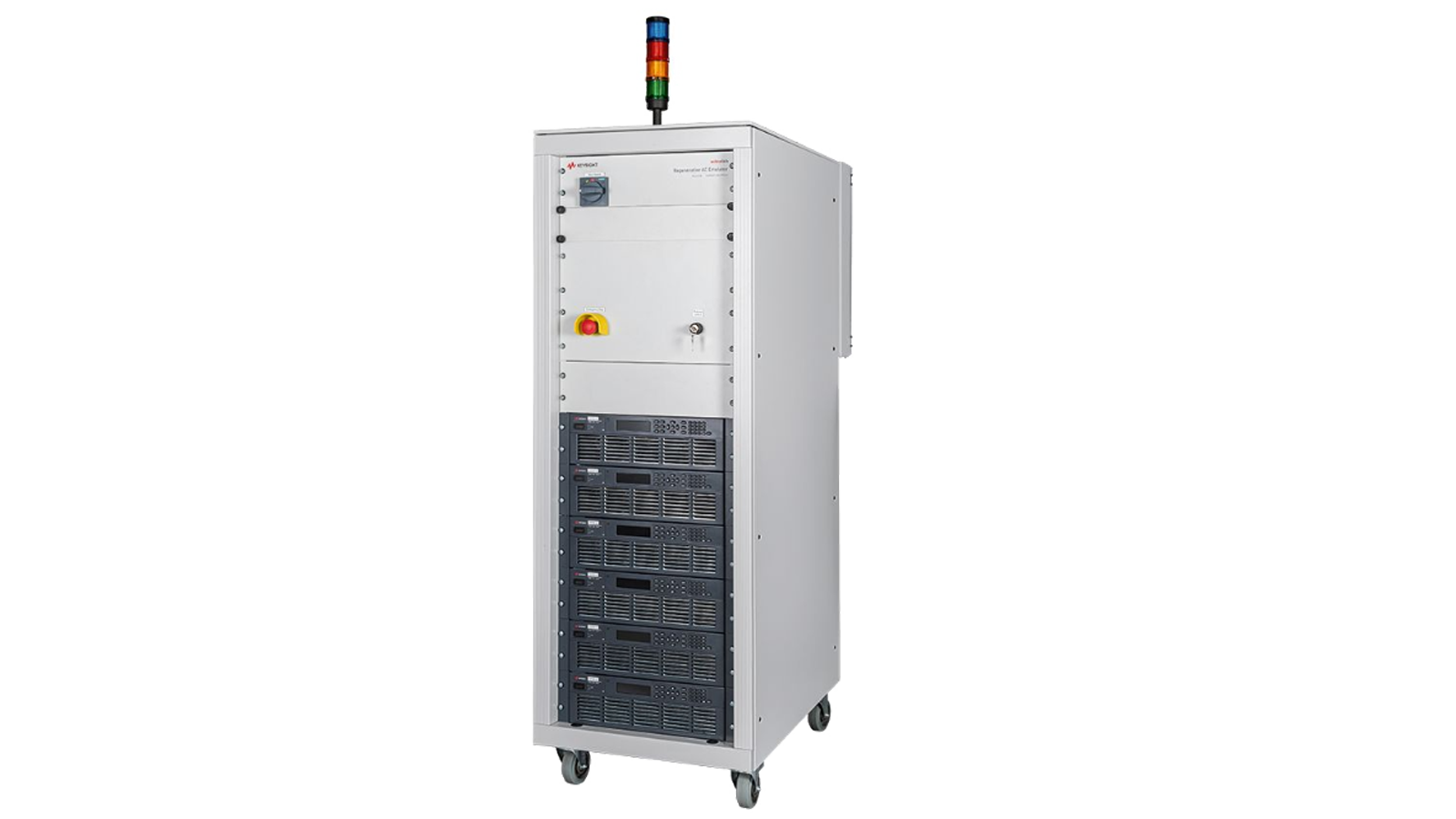

+ 再生式 交流电/电网仿真器

确定最坏情况下的清算时间

最坏情况下的清除时间搜索从一个经过验证的、有功功率与无功功率基本平衡的谐振孤岛运行点开始。在测量基准防孤岛测试结果后，逐步调整模拟负载的无功分量，将孤岛谐振点向线频的任一侧移动。通过受控的无功阻抗扫描，以微小步长评估基准值上下方的运行条件。在每个测试点，将逆变器恢复到所需的离岛前运行状态，检查残余电网电流，断开电网连接，并测量至关机的耗时。这将产生一组可重复的数据集，展示随着谐振负载条件偏离初始调谐值，防孤岛响应如何发生变化。在每个步骤中均保持相同的采集和关机标准，因此测量结果的变化可归因于预设的阻抗偏移量。

扫描过程持续进行，直到测得的清除时间趋势在最大区域的两侧均呈下降趋势。随后，测试系统可识别持续时间最长的数据点，并重复这些点以验证结果，同时调查可能存在的未检测区域行为。自动序列控制有助于确保每个测试点均采用相同的设置、工作点验证、孤岛转换、波形采集和时序计算。对于 IEEE 1547.1 评估，所得曲线反映了清空时间对无功负载变化的敏感性，而非仅以一种额定负载条件来表征逆变器。在整个扫描过程中保持一致的调谐和测量，还能在比较大量重复孤岛事件的结果时，减少操作员调整带来的影响。随后可综合审查趋势图、捕获的波形以及重复的最大点，以确认所测得的最长清空时间具有可重复性。

最坏情况清算时间测试的解法

该测试需要一个可重复的基准孤岛、可编程的无功负载偏移，以及在扫频过程中的每个点进行同步测量。再生式电网仿真平台可通过可编程的RLC特性来执行无功阻抗扫频，而无需手动调整物理电感器或电容器。测试自动化可恢复指定的孤岛前状态、验证残余电网电流、触发孤岛、记录关断波形，并计算每个工作点的最坏情况清除时间。随后，通过趋势分析可识别最大区域以及需要额外重复测量的项目。该工作流程在保持扫频过程中起始条件可比性的同时，支持对可能存在的未检测区域行为进行调查。对于 IEEE 1547.1 防孤岛测试，协调的仿真与测量可减少重复的手动设置，并提供一种一致的方法来评估无功负载变化对清除时间性能的影响。自动结果存储功能还可保存最大清除时间区域内每个重复测点对应的阻抗偏移、波形记录和时序值。
