如何验证“稳定岛”的测试条件

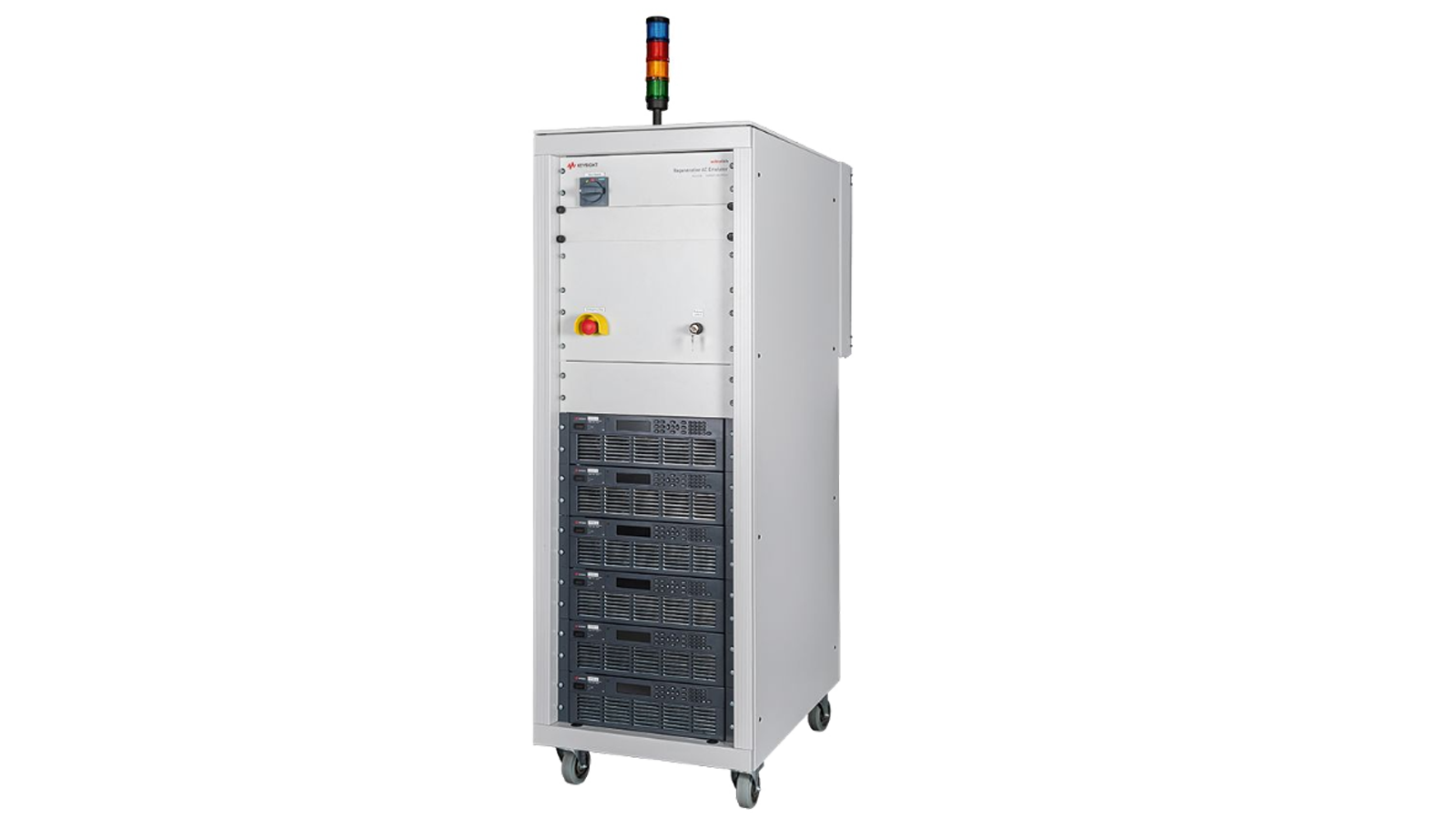

+ 再生式 交流电/电网仿真器

验证稳定岛平衡

稳定岛测试首先将分布式能源（DER）逆变器连接到模拟的公用事业电网和一个谐振电阻-电感-电容（RLC）负载上。工程师设定一个既定的逆变器输出值，然后调整电阻支路以吸收有功功率，并调整电感支路和电容支路以在基频下平衡无功功率。由此形成的谐振RLC负载按指定的品质因数进行配置，同时测量流经电网隔离点的电流，以验证残余有功电流和无功电流是否达到调谐目标。对于IEEE 1547.1基准程序，在孤岛稳定性验证期间，需禁用逆变器的防孤岛保护功能。在断开模拟电网连接前后，需采集电压、电流、相位角、功率和频率等参数。

电网隔离后，测试系统在整个稳定性间隔内继续采集三相电力数据。工程师可以分析孤岛频率稳定性、电压漂移以及相间一致性，同时避免将自然谐振行为与保护装置触发的停机混淆。电力硬件在环（PHIL）电网仿真技术能够再现动态负荷响应，即当逆变器的锁相环与孤岛阻抗相互作用时的情形。如果测得的孤岛状态无法维持，则可重新调整RLC工作点并重复试验。记录的电压和频率波形提供了客观证据，证明在重新启用保护装置以进行后续清除时间测试之前，孤岛系统处于稳定状态。

稳定岛验证测试方案

稳定的孤岛验证需要有密切的有功功率与无功功率平衡、可控的电网隔离事件，以及持续的电压和频率测量。一种集成了功率硬件在环（PHIL）仿真的再生式交流电网仿真器，无需单独的高功率无源元件，即可实现公用事业电网连接、隔离开关以及可编程谐振RLC负载。自动调谐可在保持所需孤岛品质因数的同时，减少残余电网电流。对于 IEEE 1547.1 基准测试，系统在禁用逆变器防孤岛保护的情况下断开模拟电网连接，随后测量由此形成的孤岛在整个稳定性间隔内是否保持供电。记录的相电压、电流和孤岛频率稳定性可表明 RLC 调谐结果是否应被采纳或需要进一步优化。可重复的稳定孤岛测试条件为后续的清除时间测量提供了受控的初始状态。
