板级阻抗测试的自动化

要实现PCB阻抗验证的自动化，工程师需要设置受控阻抗和回波损耗测量方案，其中需包含可重复的校准、带引导功能的夹具补偿，以及明确的通过/失败标准，确保这些步骤能够在一系列电路板和不同操作员之间保持一致地执行。在生产和电路板级验证中，挑战不仅在于捕获正确的电气响应，还在于减少设置偏差、消除夹具和探针的影响，并使测试足够简单，以便非专业操作员在不改变受保护的测量条件的情况下也能执行。正确的工作流程需要同时支持精确测量和高度的操作一致性。

矢量网络分析仪 VNA）支持PCB阻抗验证，并增加了时域分析功能以及专用于PCB制造测试的图形用户界面。VNA软件可协助用户进行被测设备（DUT）配置、误差校正、校准和测试序列设置，并支持受控阻抗和回波损耗测量，包括单端和差分阻抗测量。对于需要更高吞吐量或集中控制的团队，该软件可协助工程师将工作流程扩展至基于PC的环境，以实现更标准化的执行。

PCB阻抗自动化解决方案

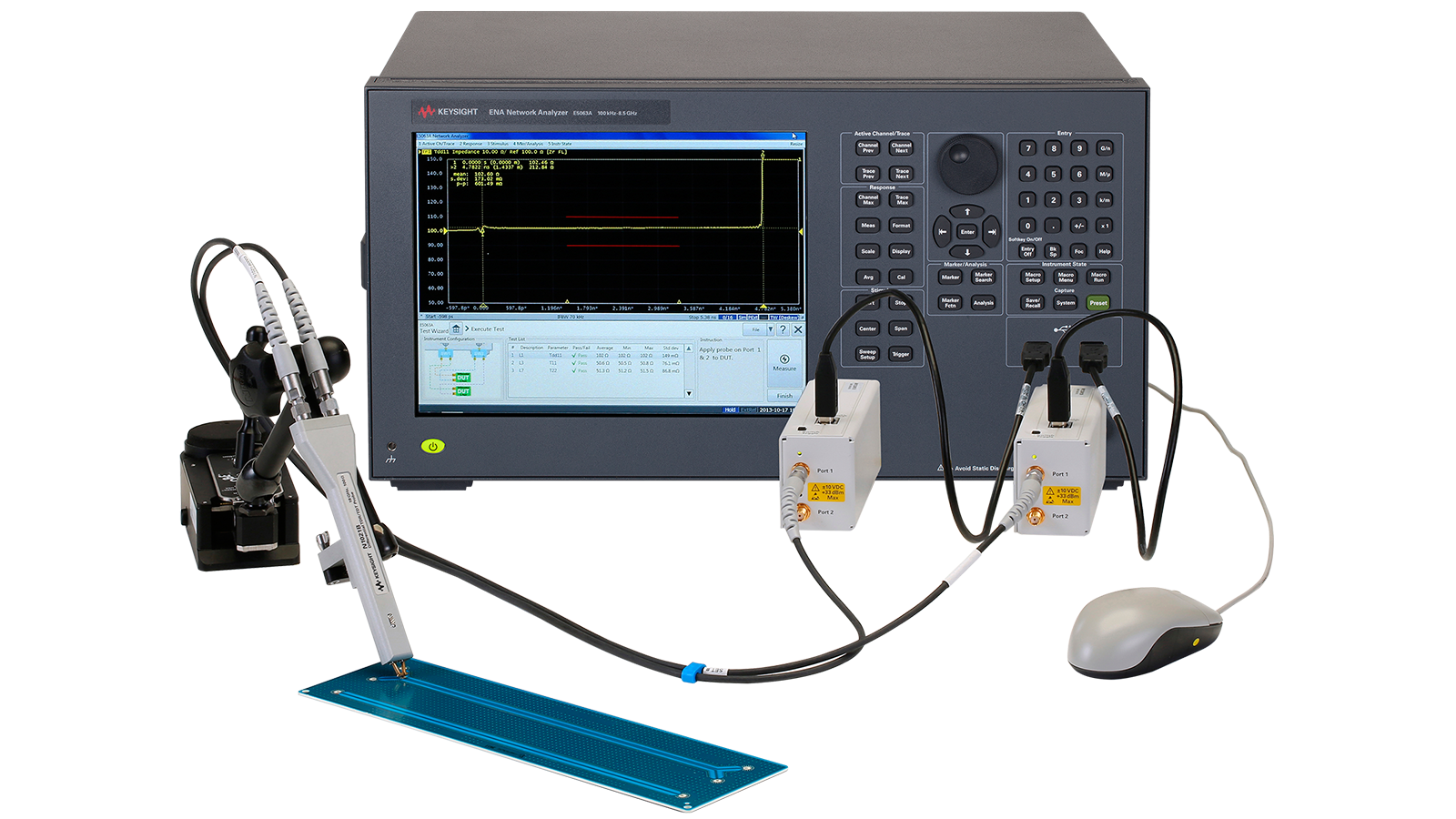

自动化的PCB阻抗验证需要一个测量平台，该平台能够将受控阻抗和回波损耗分析与引导式校准、夹具误差补偿以及简便的操作流程相结合。是德科技 E5063A基础分析仪专为测量 PCB 上的受控阻抗和回波损耗而设计。该平台增加了时域分析功能、专用于 PCB 制造测试的图形用户界面、支持被测设备 (DUT) 软件以设置最佳时间跨度和限值放置、自动去偏移以消除夹具和探针的影响，以及全面的校准选项以提高测量精度。当与 PC 上的 E5063A-011 测试向导远程控制软件配合使用时，工程师可以标准化操作流程，支持自动或手动测试模式，并提高不同操作员和测试站之间的重复性和再现性。
