如何捕获宽带射频信号中的快速功率瞬变

+ 宽带 功率传感器

捕获快速射频功率变化

宽带射频（RF）信号可能包含功率的快速变化，而仅报告平均值或稳态值的测量方法难以评估这些变化。脉冲发射机、开关式射频系统及其他动态变化的信号可能会在不同功率状态之间快速切换，或表现出短暂的过冲、欠冲及其他瞬态行为。工程师需要具备足够的测量带宽和时间分辨率，才能观测到这些事件，同时避免将信号包络中的重要细节平滑掉。通过捕获功率随时间的变化曲线，可以清晰地了解过渡发生的时间点，以及每次变化发生前、期间和之后射频输出的行为表现。

该测量系统包括一个宽带功率传感器，该传感器连接到兼容的功率计以及射频源或被测设备。工程师可根据预期的信号行为，配置测量频率、视频带宽、触发条件及采集时序。随后，可利用捕获的功率-时间曲线来观察工作状态之间的快速转换、识别瞬态功率波动，并比较重复事件中的动态行为。与单次平均值或峰值读数相比，该工作流程能提供更多关于射频功率变化的信息，并有助于动态射频系统的故障排除和功能验证。

宽带射频功率过渡测量解决方案

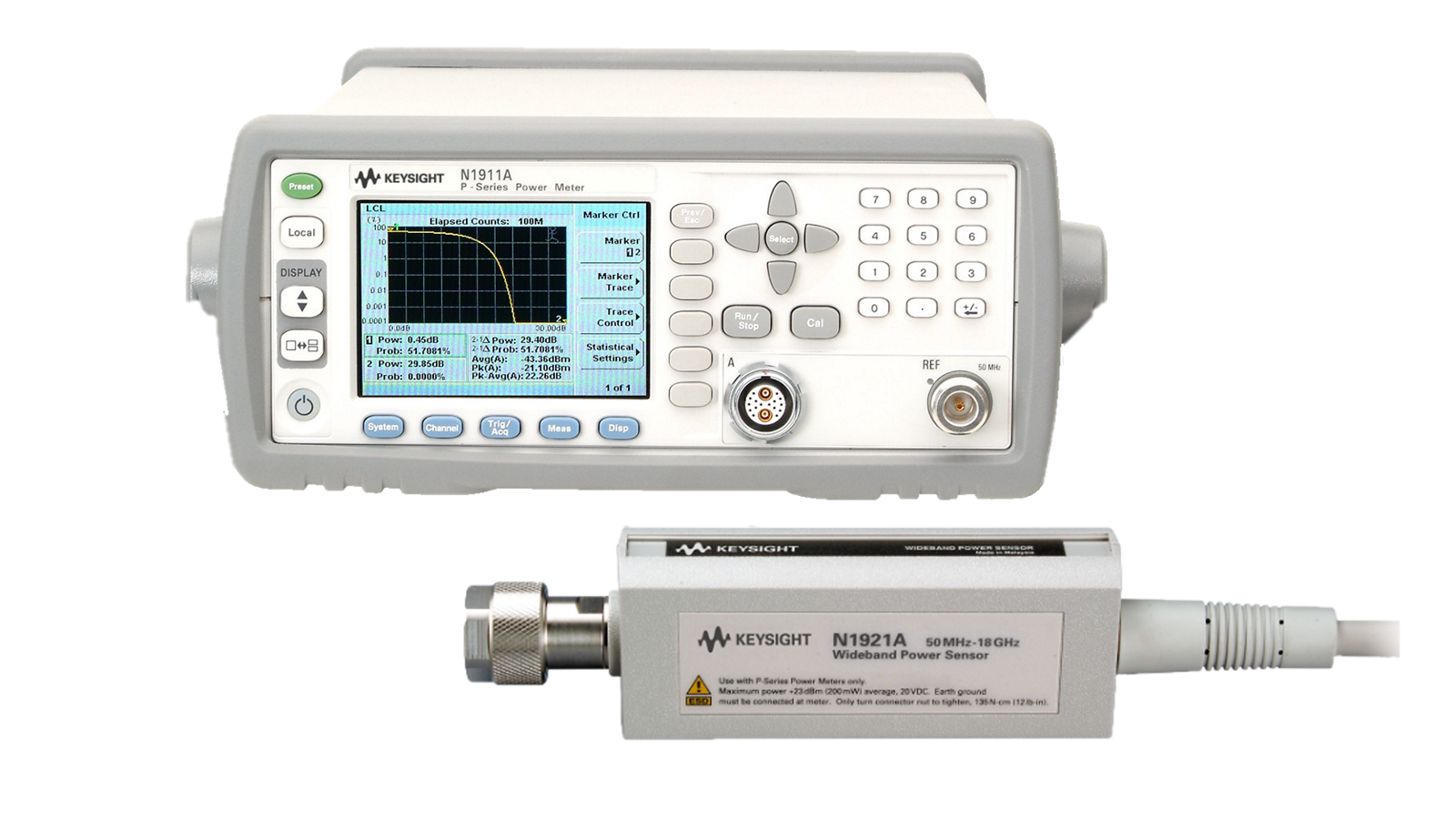

要捕获快速的射频功率瞬变，需要一条能够跟踪信号包络快速变化、同时保持其时序和幅度特性的测量路径。是德科技宽带功率传感器可检测变化的射频包络，而兼容的是德科技功率计则提供触发、采集控制和时域显示功能，用于分析瞬态事件。工程师可根据瞬态速度选择视频带宽和采集设置，设置触发条件以将事件定位在测量窗口内，并检查生成的功率-时间曲线。这使得能够区分稳态功率与短时行为，例如过冲、欠冲、突变以及其他瞬态事件。通过重复采集，可以比较不同工作条件下的过渡情况，或验证多个事件中行为的一致性。通过将宽带传感与时域采集相结合，该测量工作流程可直接展示脉冲发射机、开关射频路径以及其他无法通过稳态测量充分表征快速功率过渡的系统的动态射频功率行为。
