如何表征射频脉冲的上升时间和下降时间

+ 宽带 功率传感器

表征射频脉冲过渡特性

要表征射频（RF）脉冲的上升时间和下降时间，需要具备足够的测量带宽和时间分辨率，以捕捉脉冲非活动段与活动段之间的过渡过程。传统的平均功率测量虽然可以确定信号功率，但无法提供评估脉冲达到或离开稳态水平所需的时间域信息。因此，工程师需要一种测量系统，该系统能够在整个测试过程中保持既定的测量基准，同时以最小的失真捕捉不断变化的射频功率包络。

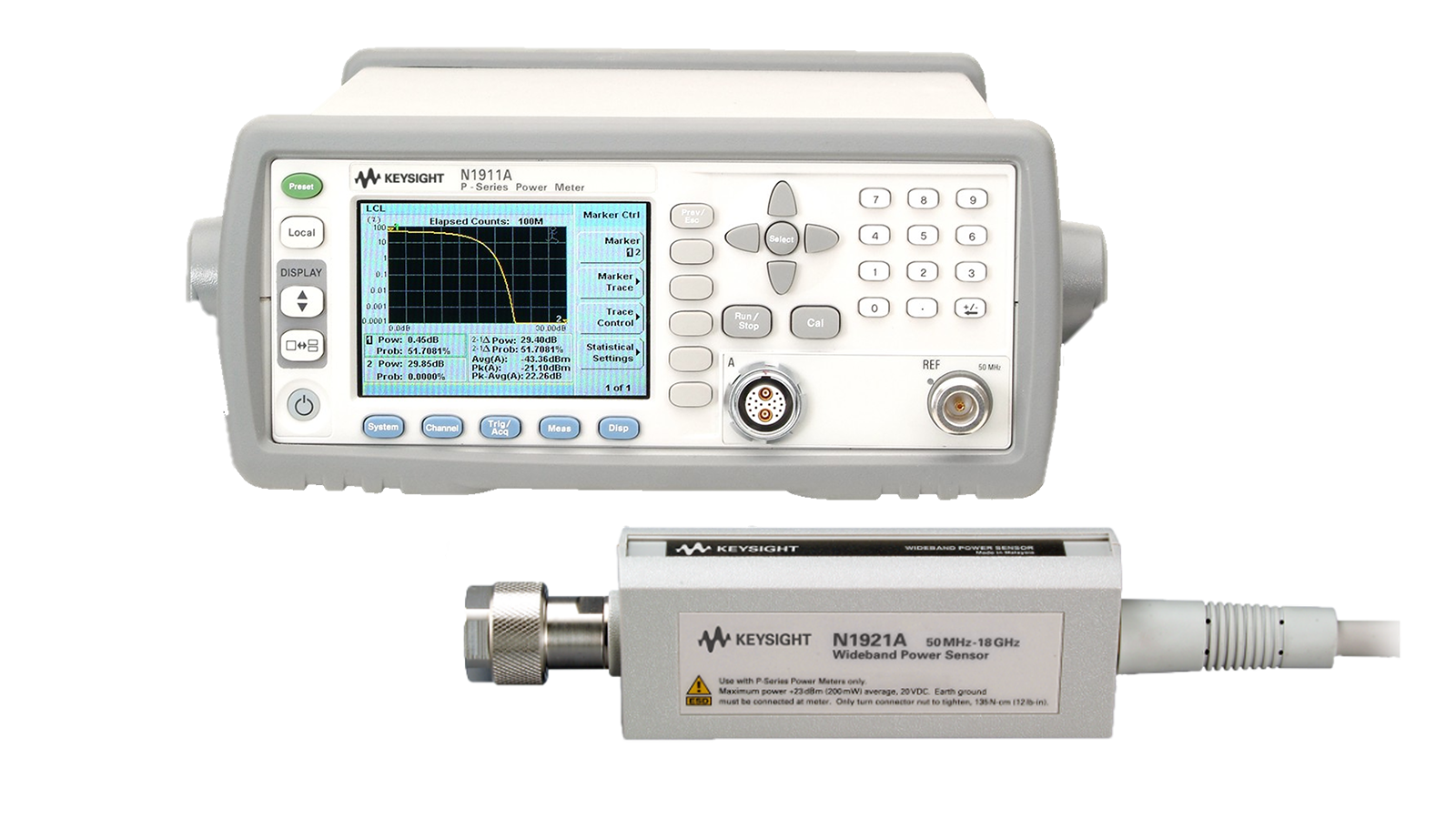

该测量系统包括一个宽带功率传感器，该传感器连接到兼容的功率计以及脉冲射频源或被测设备。工程师在捕获脉冲之前，需配置测量频率并选择合适的视频带宽和采集模式。通过分析所得的功率-时间曲线数据，可以确定脉冲的上升时间和下降时间，并观察过冲或其他瞬态行为。这些测量结果有助于工程师评估脉冲保真度，并验证射频发射机和脉冲系统是否满足预期的瞬态性能要求。

射频脉冲上升时间和下降时间测量方案

宽带功率测量提供了表征射频脉冲功率快速变化所需的时间分辨率。宽带功率传感器可捕获变化的信号包络，而兼容的功率计则提供数据采集和时域测量功能，用于确定上升时间和下降时间。工程师可配置测量频率，选择合适的视频带宽，并通过针对所需瞬态响应配置的测量滤波器采集脉冲波形。对所得测量结果进行分析，可评估从低功率状态到高功率状态再返回的过渡过程，从而获得上升时间和下降时间的结果，而无需单独基于示波器的射频检测装置。该宽带测量架构还支持对相关脉冲行为（如过冲、脉冲宽度和峰均功率）的分析。该工作流程为表征脉冲发射机、雷达系统以及其他重视功率转换时序和波形的应用中的瞬态射频功率行为提供了一种统一的方法。
