如何在波导系统中验证W波段射频功率

+ 波导 功率传感器

在测量平面上表征性能

要验证W波段系统中的射频（RF）功率，需要一种专为通过波导结构传输的毫米波信号设计的测量接口。在这些频率下，在将信号源、频率扩展器、放大器及其他连接波导的组件集成到更大系统之前，可能需要在这些组件的输出端对功率进行验证。波导路径内的损耗、失配以及连接重复性都会影响测量平面上的可用功率，因此在评估高频硬件时，在所需接口处进行直接测量至关重要。

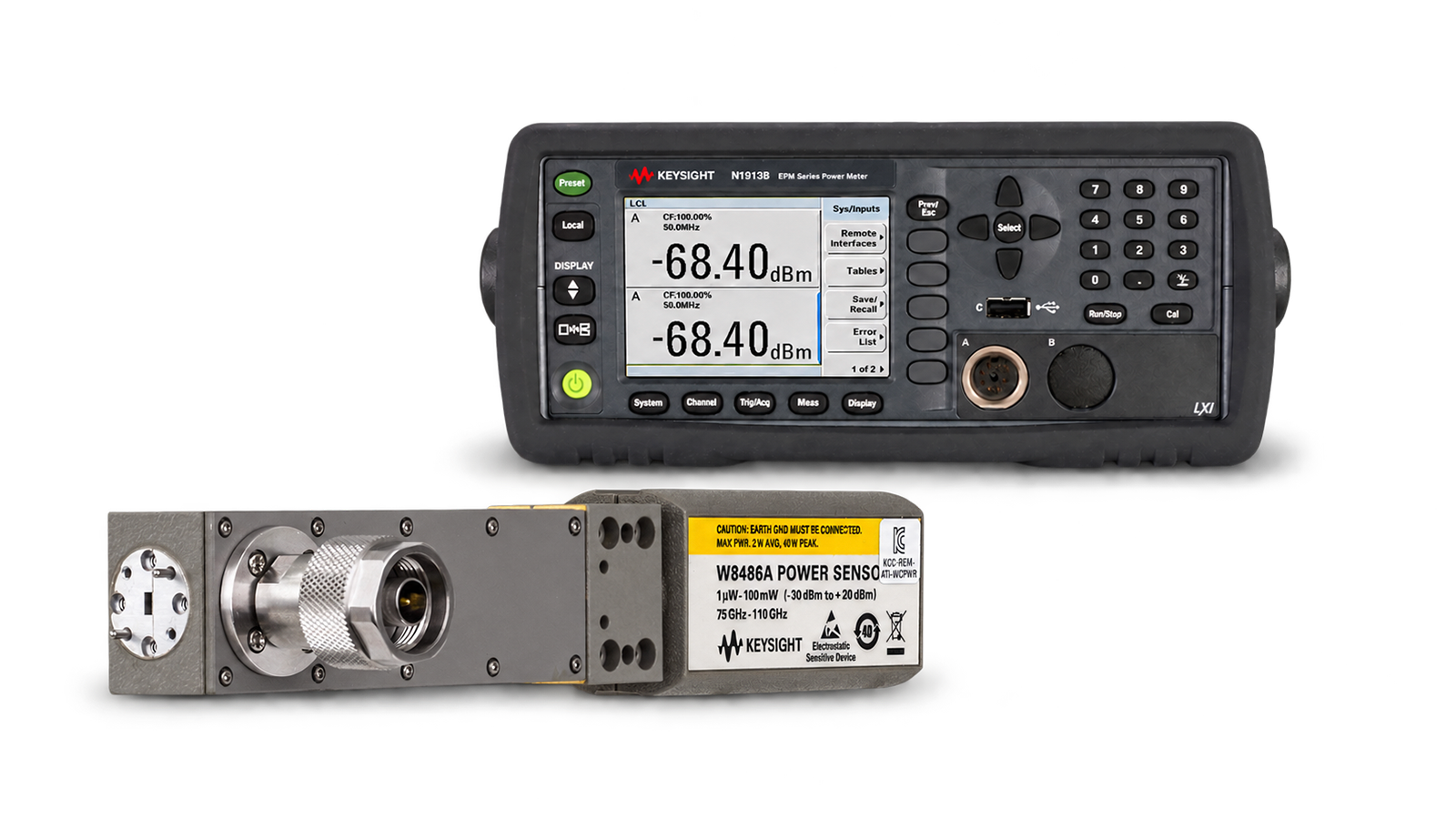

该测试系统将W波段波导功率传感器连接至兼容的功率计以及毫米波信号源或被测设备。工程师需先建立测量平面、设定频率并应用校准信息，然后才能测量平均功率。通过在不同频率或工作条件下重复测量，可验证可用输出功率并比较元器件的性能。该工作流程支持通信、雷达、传感以及航空航天与国防应用领域中W波段信号源、元器件和子系统的特性分析。

W波段射频功率测量解决方案

W波段功率验证将波导传感器直接放置在选定的测量平面上，从而使工程师能够通过其原生波导接口，测定毫米波源或组件可提供的平均射频功率。该传感器将施加的高频功率转换为测量值，该测量值由兼容的功率计进行处理并显示。工程师输入工作频率以应用相应的校准信息，然后随着源频率或设备工作状态的变化，获取功率读数。这种配置可在传感器支持的 W 波段范围内进行测量，同时保持被测设备与测量传感器之间的波导连接。工程师可利用所得数据比较不同频率下的输出功率，根据预期水平验证元器件性能，并识别高频信号路径中的意外变化。该工作流程为 W 波段元器件特性分析、信号源验证、子系统集成和功能测试提供了一种专用的功率测量方法。
