如何表征岛屿频率漂移

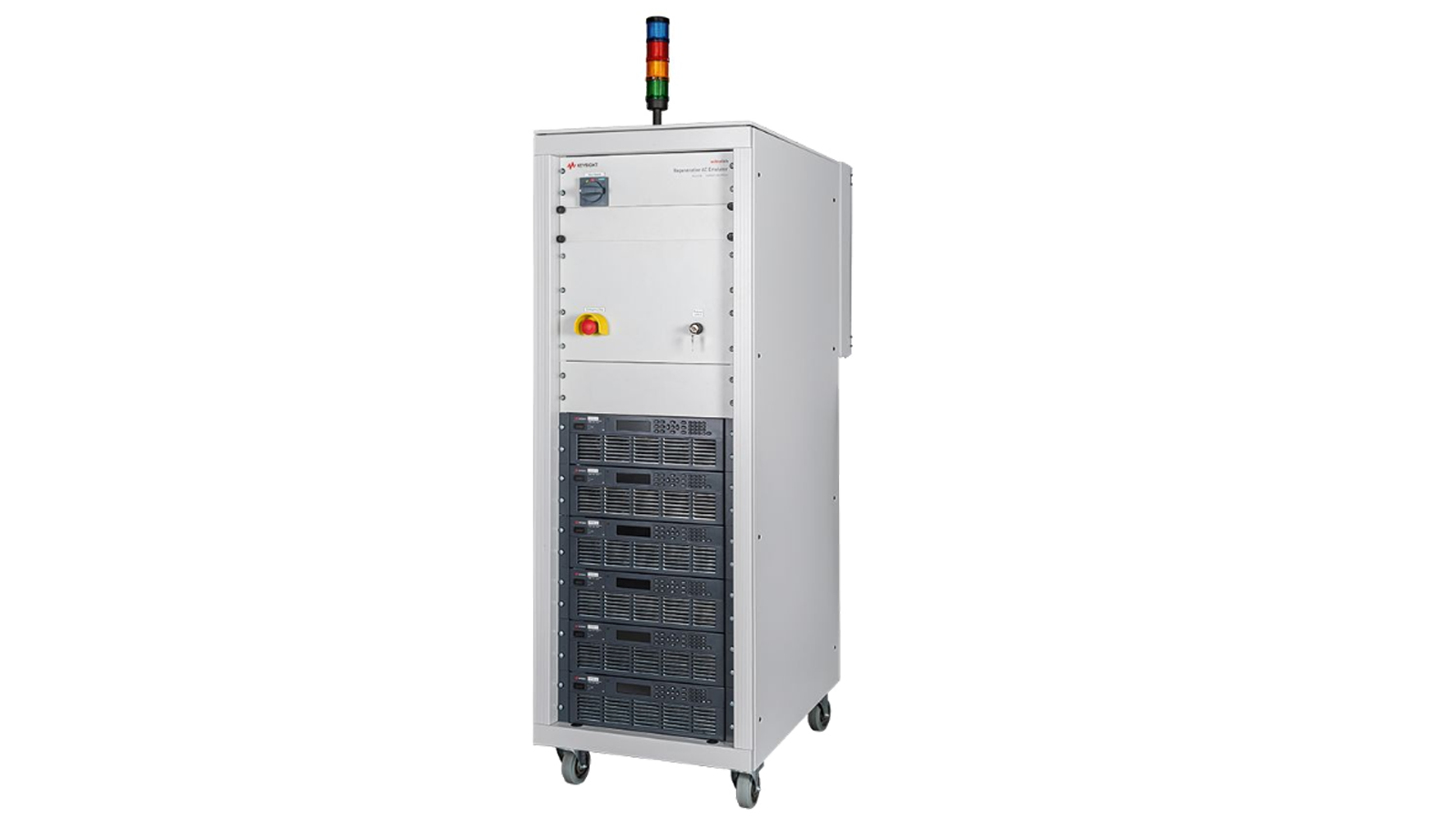

+ 再生式 交流电/电网仿真器

描述岛屿频率平衡

孤岛频率漂移可通过观察并网分布式能源（DER）逆变器在与模拟公用事业电网分离后的电气响应来表征。在隔离之前，会调整一个谐振电阻-电感-电容（RLC）负载，以平衡逆变器的有功功率和无功功率，同时电网建立参考电压和频率。电力硬件在环（PHIL）技术和谐振RLC自动调谐功能，可在无需手动调整物理负载组件的情况下，实现可重复的孤岛工况。当模拟电网连接断开后，逆变器输出与谐振负载阻抗之间的相互作用将影响孤岛的电压和频率。工程师可通过分析测得的电压、电流、频率和相位行为，来表征孤岛电力系统在特定运行条件下的响应特性。

为了研究谐振负载特性的影响，工程师可以在保持所需有功功率和无功功率平衡的同时，采用不同的预设RLC条件重复隔离序列。谐振行为的变化可能会影响最终的孤岛频率和电压响应。通过记录的电气测量数据，工程师可以比较不同工作点下的频率偏差、稳态行为以及电压变化。在实验室规程允许的情况下，可在禁用逆变器的防孤岛保护功能后进行孤岛稳定性评估，从而能够将频率行为与保护触发停机的情况分开考察。通过比较在可重复孤岛工况下可从外部观测到的电气响应，有助于研究频率稳定性，而无需访问专有的锁相环参数或逆变器内部控制信号。

岛式频率表征解决方案

要表征孤岛频率漂移，需要进行受控的电网隔离、可编程谐振负载，以及时间相关的电压和频率测量。一种集成了电力硬件在环（PHIL）仿真的再生式交流电网仿真器，可模拟电网连接及动态RLC孤岛行为，同时物理逆变器仍连接在功率端子上。在不同试验之间，可对仿真负载进行重新调谐，以评估线频附近共振RLC的品质因数和相位响应效应。测量数据记录了频率稳态过程、电压变化以及电网隔离事件后的电气响应。借助可重复的初始条件，工程师可以比较多种共振配置下的孤岛频率稳定性，并区分平衡行为与主动保护断开。该工作流程无需直接测量逆变器内部专有的锁相环参数。
