如何验证并网型反孤岛性能

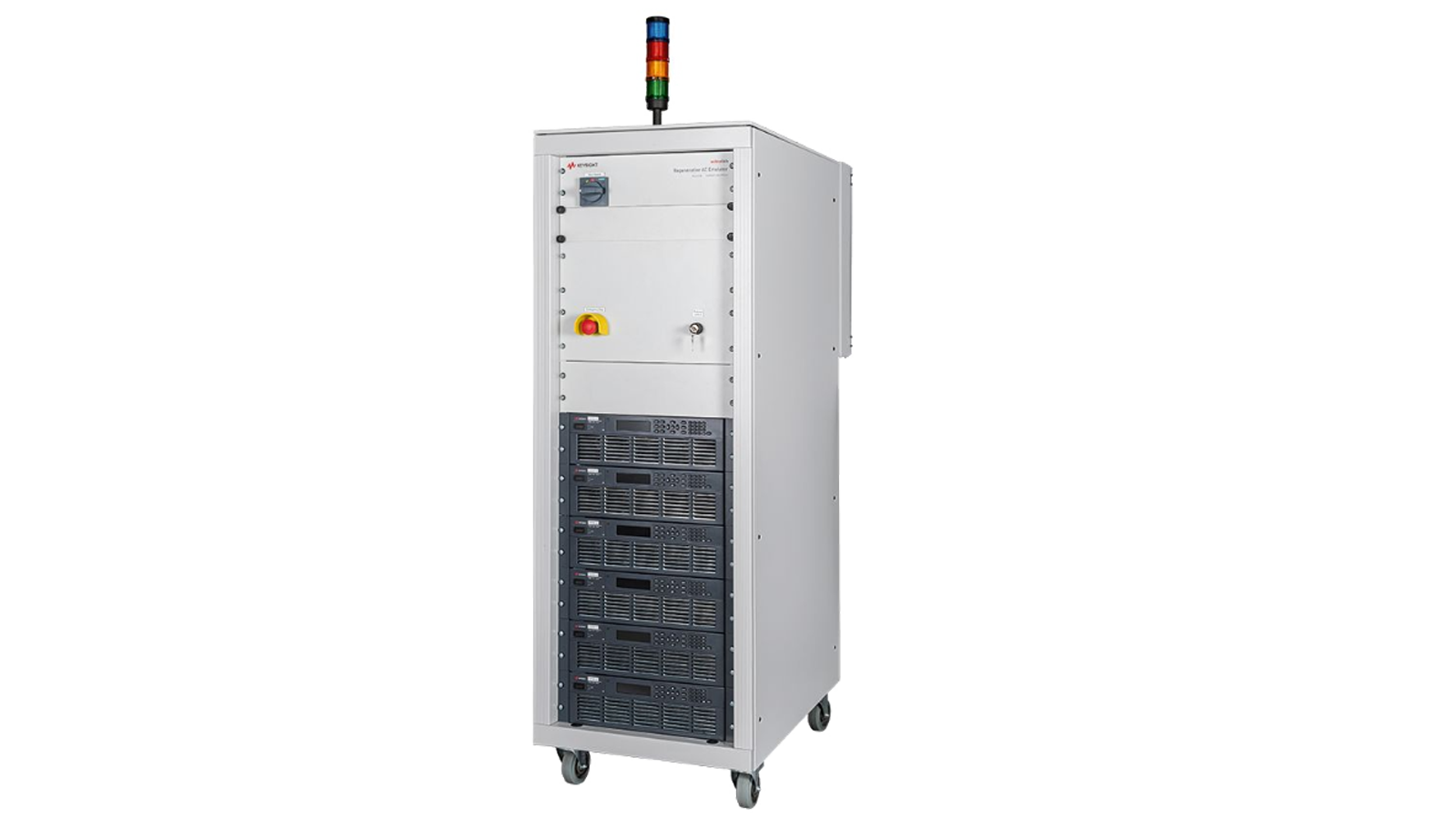

+ 再生式 交流电/电网仿真器

演练网格支持运行模式

现代分布式能源资源逆变器能够根据电网电压和频率调整有功功率和无功功率输出。因此，电网支持型防孤岛测试会在孤岛形成之前确立规定的运行状态，而不仅仅是评估单位功率因数条件。电网仿真器设定所需的电压和频率，同时逆变器按照相应的无功功率控制或有功功率响应进行运行。随后，围绕该运行点对孤岛有功负荷和无功负荷值进行调整。通过测量三相电压、电流、功率、频率、相位角和残余电网电流，可在多种电网支持配置下，一致地再现孤岛形成前的状态，从而进行分布式能源资源（DER）逆变器的合规性测试。每个运行状态均独立建立，因此可在不将支持模式、谐振负载和测量标准的变更综合考虑的情况下，评估孤岛响应。

建立工作点后，打开模拟的并网连接并记录逆变器响应。针对每种所需的电压频率支撑配置，重复相同的操作序列，同时更新孤岛调谐以适应逆变器行为的变化。由于并网支撑功能会改变有功电流和无功电流，因此也会改变孤岛电压、谐振频率、平衡频率和清除时间。自动化的IEEE 1547.1序列控制可维持所需配置、执行并网过渡、捕获停机波形，并针对每个运行状态计算清除时间结果。所得数据集允许在一致的电气条件、测量方法和测试序列下，对不同支持模式下的防孤岛行为进行比较。同时记录指令支持设置和测得的孤岛前电气量，也为解释不同运行条件下的清除时间差异提供了背景信息。

电网支持型防孤岛测试解决方案

该测试要求逆变器、电网仿真器及谐振孤岛模型在每次隔离事件发生前，均需达到规定的支撑模式工作点。再生式交流/电网仿真器可在为分布式能源（DER）逆变器合规性测试提供所需有功功率和无功功率的同时，模拟可编程的电网电压和频率条件。自动化控制系统可协调电网支持型防孤岛序列，包括电压和频率设置、负载调节、电网隔离、波形捕获以及清除时间分析。可编程功率行为支持在逆变器工作点变化时进行无功功率控制测试，而集成测量功能则提供IEEE 1547.1工作流程所需的电压、电流、功率、频率和相位信息。同一测试架构可运行不同的电压频率支持模式，无需为每个电压等级单独配置基于变压器的设置，也无需针对每种运行条件手动重建谐振孤岛网络。捕获的运行点数据可随每个测试结果一并保留，从而能够将清除时间的变化与该支持模式下指令的有功和无功行为相关联。
