高速数字设计软件

在投产之前就对 PCB 设计充满信心

用于信号完整性(SI)和电源完整性(PI)测试的 PathWave 先进设计系统(ADS)可应对当今印刷电路板(PCB)设计因为数据速率高涨、布线密集、结构日益复杂所面临的挑战。

面向未来的存储器设计

下一代的双倍数据速率(DDR)存储器――例如 DDR5 和 GDDR6――会带来巨大的性能提升。 不过,这些标准也会带来新的信号完整性(SI)挑战。 设计人员必须为接收机建立 IBIS-AMI 模型,提取 DDR 通道的准确电磁(EM)模型,并预测特定比特误码率下的眼图模板裕量。

用于存储器设计的 PathWave ADS 软件可以极大减少建立和提取 EM 模型、仿真总线以及执行合规性测试等任务的工程量。 通过结合使用 Memory Designer 和 SIPro 的功能,您可以迅速完成端到端 DDR 分析的设置,用时只有之前的五分之一。

高速串行设计的信号完整性

每个新的数字标准都会带来更快的速度和更高的频率。  信号完整性工程师需要对其通道设计充满信心,包括过孔设计经过优化,串扰、信号丢失、抖动和均衡得到有效控制。

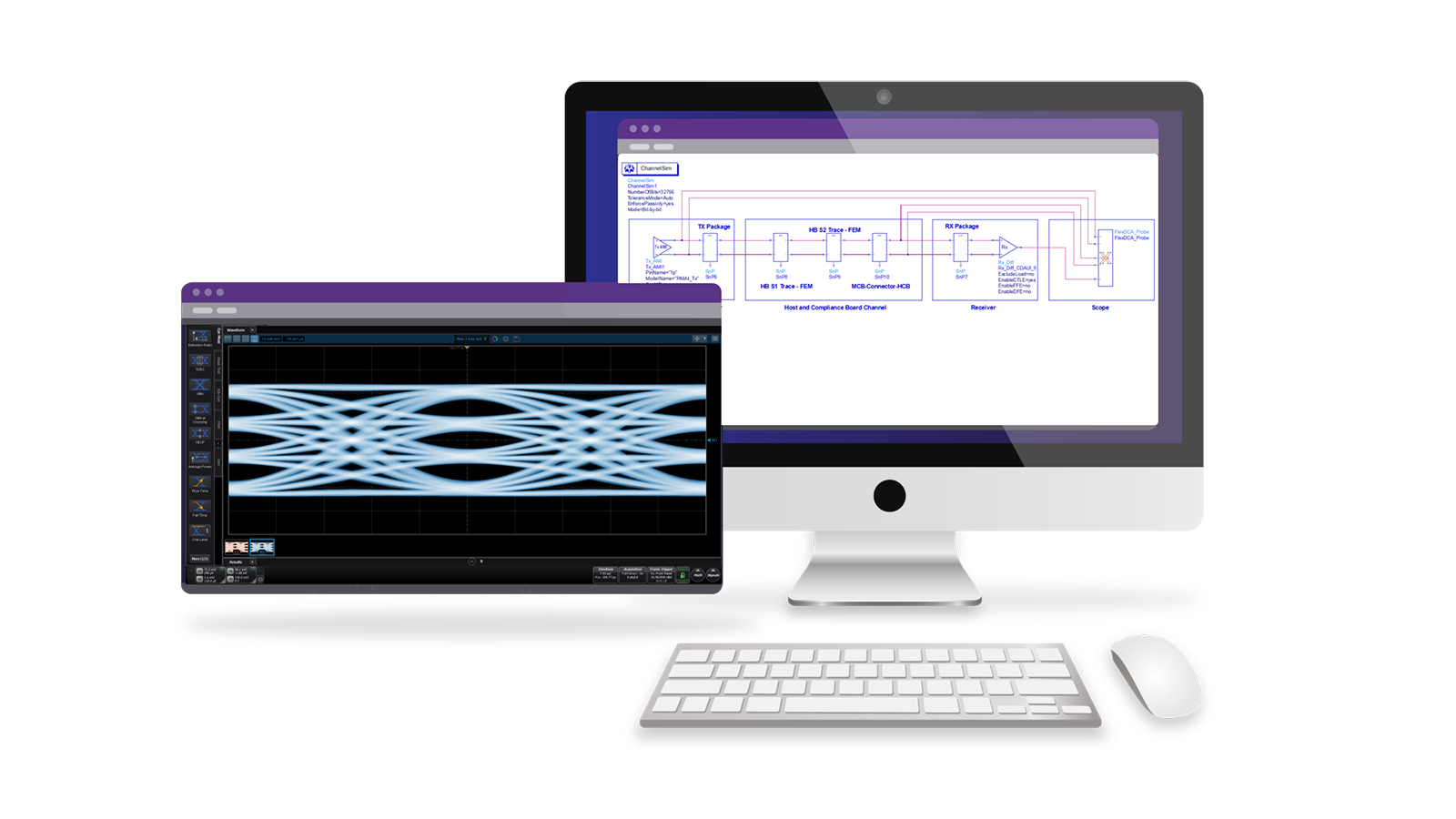

借助 PathWave ADS 的先进通道仿真功能,您可以仿真脉冲幅度调制(PAM-4、PAM-3 和 PAM-N)信令方案。 再利用快速而准确的信号完整性电磁分析,您可以在电路板投产之前便发现关键错误,确保电路板设计 100% 成功。

参加是德科技云课堂课程
《信号完整性设计》(10 分钟)

高速数字设计的电源完整性
ADS PIPro

电源完整性:不仅仅是直流电源

在电压较低、电流较大而且有多个电源的情况下,电源完整性问题往往很难诊断,并且解决起来需要花费数千美元。 要想克服这一挑战,您需要统一的设计流程来对配电网络(PDN)进行频域和时域分析。  通过是德科技的电源完整性(PI)设计工作流程,您可以观察由于动态负载所造成的最坏情况下的纹波,并设计出优异的低噪声 PDN。

通过将仿真移至云端,仿真速度可以提升五倍

云技术的最新创新推动了电子设计与仿真领域的发展。 设计工作区传输的数据量可能高达数 GB,但您需要的仿真文件可能只有几十 MB。 您无需动用整个工作区文件进行仿真。

借助云仿真,软件仅发送它需要的文件便可运行仿真。 设计团队通过使用高性能计算和云仿真,可将其仿真时间缩短 80%。
