如何表征氮化镓开关性能

+动态功率器件分析仪/双脉冲测试仪

表征快速GaN开关行为

对氮化镓 (GaN) 功率器件进行双脉冲测试，需要在捕获开关过程中产生的快速电压和电流变化的同时，控制功率回路、栅极回路和直流 (DC) 链路回路的寄生参数。该测量装置结合了电感开关电路、栅极驱动电路、负载电感测量电路、电压和电流测量电路以及被测器件连接电路，并具有足够低的寄生参数和测量带宽，以适应 GaN 开关波形。

在测试过程中，两个栅极脉冲建立所需的电流，并记录器件的导通和关断特性。电压、电流和栅极波形可用于表征开关特性及相关动态参数。GaN 特性表征还可以包括动态漏源导通电阻 (Rds(on))，其中快速钳位电路能够测量开关转换后低导通状态下的漏极电压。

GaN双脉冲特性分析解决方案

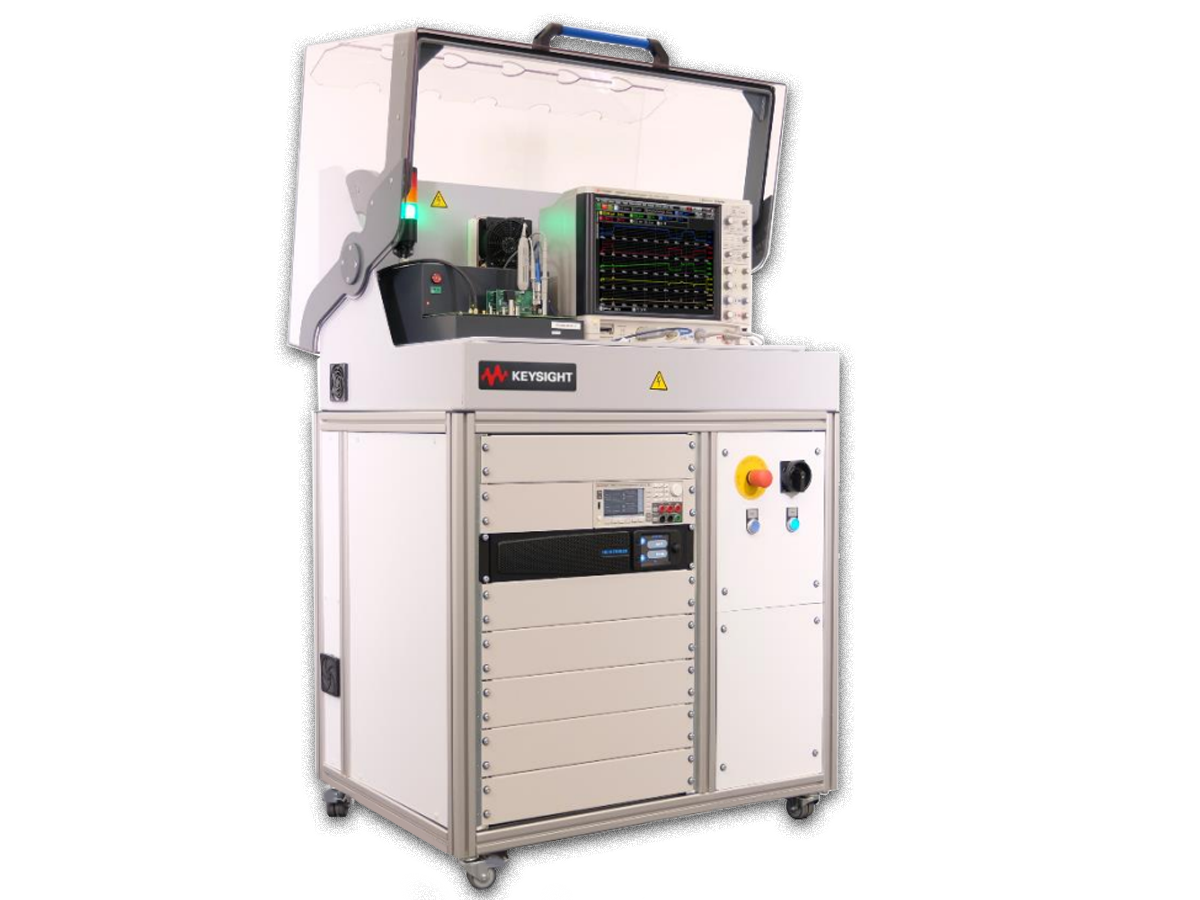

GaN双脉冲测试需要低寄生开关电路以及能够捕捉快速开关转换的高带宽电压和电流测量功能。是德科技动态功率器件分析仪/双脉冲测试仪集成了其仪器、探头、安全系统、自动化控制软件、自动校准程序和夹具，并配备了定制的GaN测试板。这些测试板集成了直流链路电容和去耦电容、定制栅极驱动器、探头连接、校准常数以及用于动态漏源导通电阻(Rds(on))测量的钳位电路。是德科技的可重复可靠GaN特性分析(R2GC)技术还涵盖了电流检测、器件连接和可更换栅极电阻等功能。
